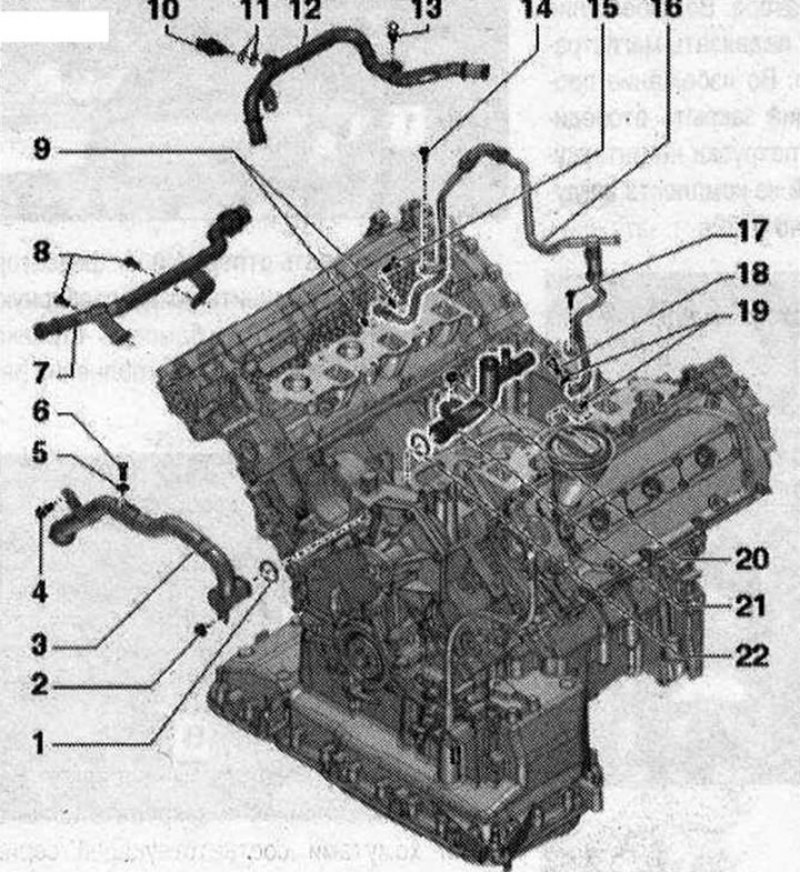

Часть 1 1/22. Уплотн. кольцо: заменить; 2/20. Гайка: 9 Н·м; 3. Трубка ОЖ, передняя: подсоединение шланга ОЖ со штуцерным разъемом; 4/14/17. Болт: 9 Н·м; 5. Уплотнительная манжета: заменить; 6. Вентиляционная пробка; 7. Правая нижняя трубка ОЖ: подсоединение шланга ОЖ со штуцерным разъемом; 8. Болты: 9 Н·м; 9/19. Уплотн. кольца: заменить; 10. Датчик температуры ОЖ на выходе радиатора -G83-: 2 Н·м; 11. Уплотн. кольца: заменить; учитывать различные диаметры; 12. Правая верхняя трубка ОЖ; 13. Направляющие пальцы кожуха двигателя; 15/18. Пустотелый болт: 15,5 Н·м; 16. Магистраль системы охлаждения: к ГБЦ; 21. Трубка ОЖ, верхняя

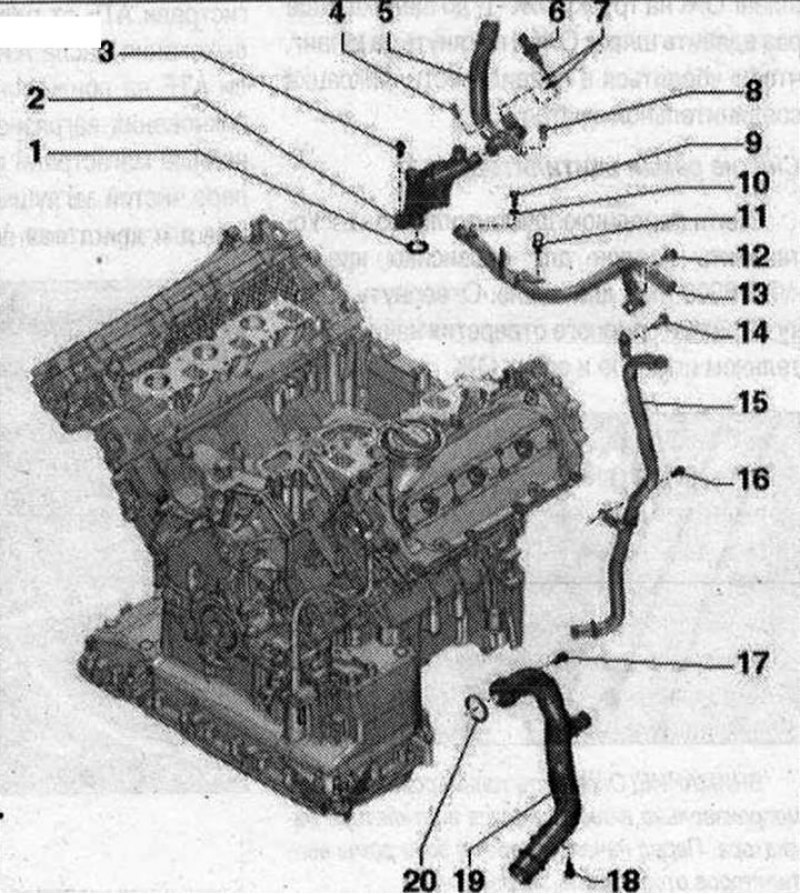

Часть 2 1. Уплотн. кольцо: заменить; 2. Соединительный патрубок; 3/4/8/12/14/16/17/18. Болт: 9 Н·м; 5. Трубка системы охлаждения задняя правая; 6. Датчик температуры ОЖ -G62-: 2 Н·м; 7. Уплотн. кольца: заменить; учитывать различные диаметры; 9. Вентиляционная пробка; 10. Уплотнительная манжета: заменить; 11. Направляющие пальцы кожуха двигателя; 13. Левая верхняя трубка системы охлаждения; 15. Трубка ОЖ левая задняя; 19. Трубка подачи ОЖ, задняя; 20. Уплотн. кольцо: заменить
