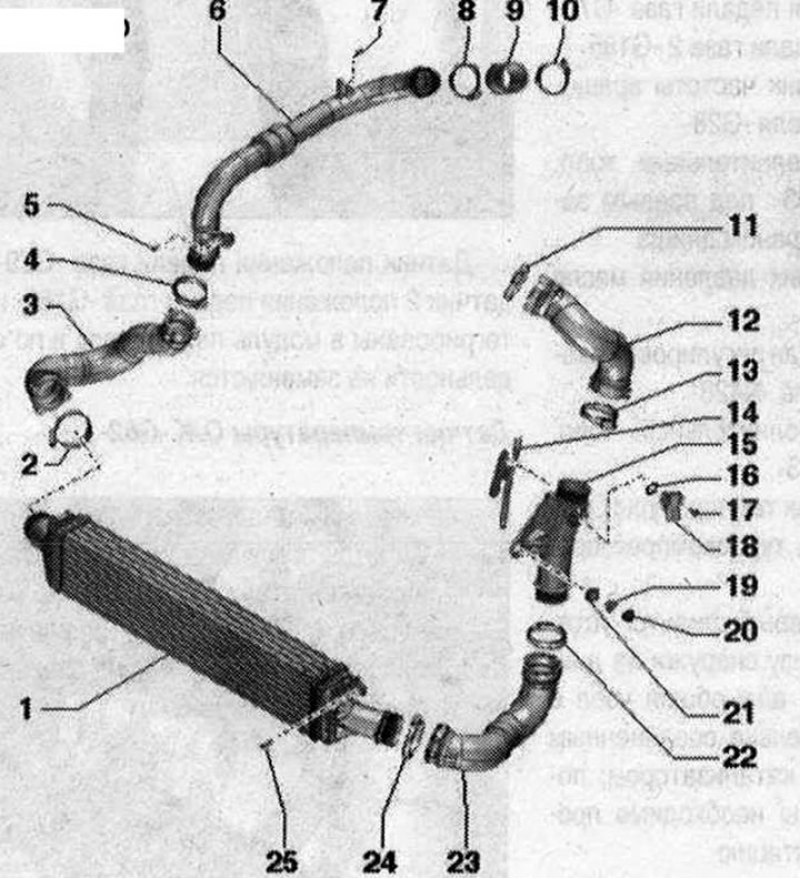

Интеркулер 1. Интеркулер; 2/4/8/10/11/13/22/24. Зажим шланга: усиленный; 5,5 Н·м; 3. Воздуховодный шланг: к интеркулеру; перед установкой следует очистить от масла и жира; 5/7/17. Болт: 9 Н·м; 6. Правая воздуховодная трубка; 9. Воздуховодный шланг: к турбонагнетателю; перед установкой следует очистить от масла и жира; 12. Воздуховодный шланг: к впускному коллектору; перед установкой следует очистить от масла и жира; 14. Гидравлическая магистраль гидроусилителя руля: с кронштейном; 15. Левый воздуховод; 16. Уплотн. кольцо: заменить; 18. Датчик давления наддува -G31-; 19. Втулка; 20. Гайка: 9 Н·м; 21. Резиновый наконечник; 23. Воздуховодный шланг: от интеркулера; перед установкой следует очистить от масла и жира; 25. Болт: 7 Н·м
