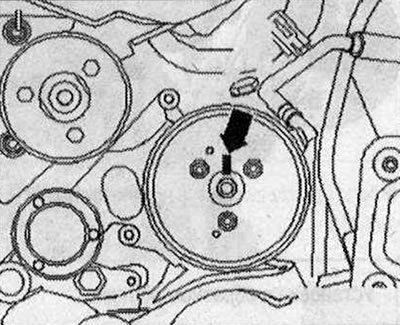

Отметить положение ременного шкива относительно ступицы. Сделать соответствующую отметку -стрелка-.

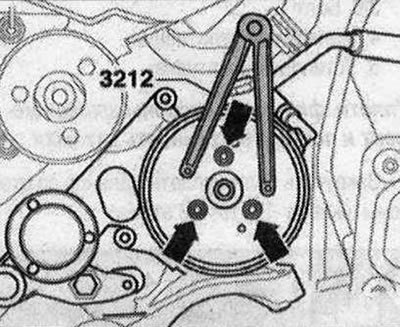

Отвернуть болты -стрелка-. Для этого использовать в качестве опоры ключ под 2 отверстия -3212-.

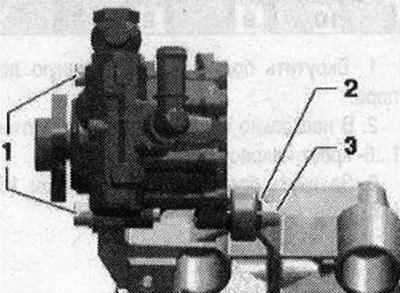

Вывернуть болты -1- (3 шт.) и болт -3-. Закрепить лопастной насос с подключенными гидравлическими магистралями в стороне. Снять компрессор с кронштейна доп. агрегатов и закрепить в стороне.

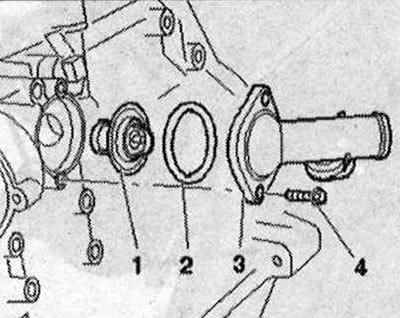

Ослабить болты -4- крепления штуцера -3- с помощью шарнирного ключа SW 10 -3185-, вывернуть с помощью насадки -Т10058- и снять штуцер -3- с термостатом. Отвернуть болты -1...6- и снять кронштейн доп. агрегатов.
Ослабить болты -4- крепления штуцера -3- с помощью шарнирного ключа SW 10 -3185-, вывернуть с помощью насадки -Т10058- и снять штуцер -3- с термостатом. Отвернуть болты -1...6- и снять кронштейн доп. агрегатов.
