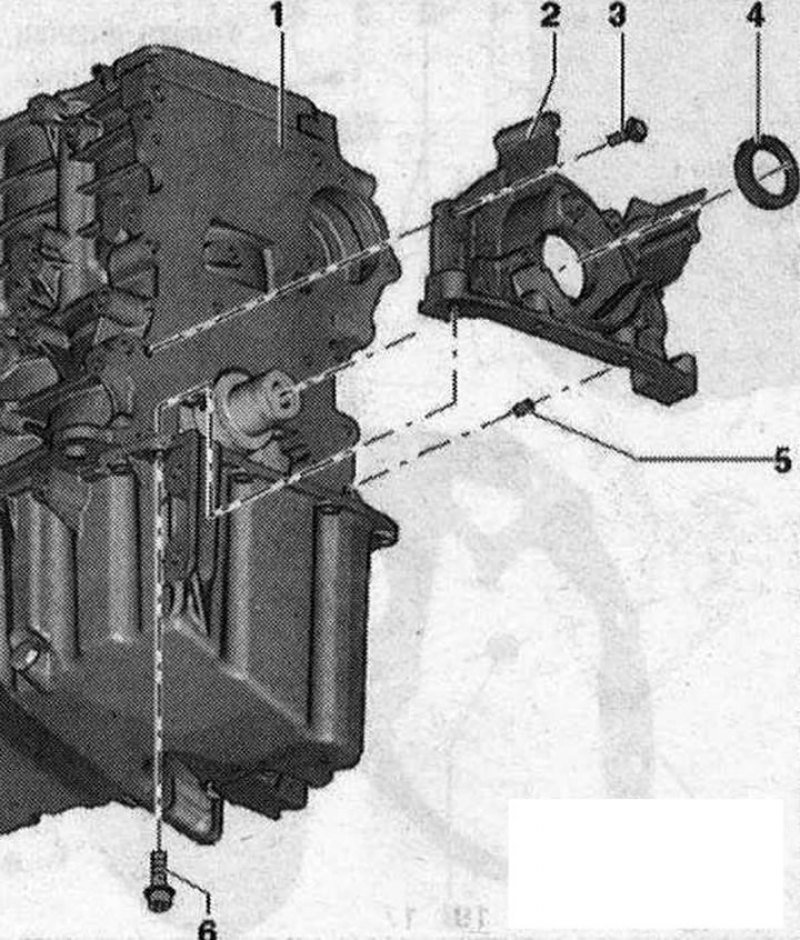

Уплотн. фланец со стороны ременного шкива 1. Блок цилиндров; 2. Уплотн. фланец; 3/6. Болт; 4. Манжетное уплотнение; 5. Установочная втулка

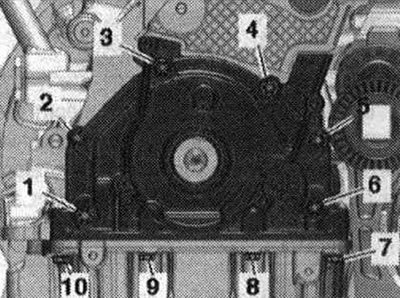

Уплотн. фланец со стороны шкива - момент и последовательность затяжки
Закрутить болты уплотн. фланца со стороны шкивов -1...10- в 3 этапа:
- 1. Вкрутить болты -1...10- вручную до упора.
- 2. В несколько приемов затянуть болты -1...6- крест-накрест моментом 15 Н·м.
- 3. Затянуть болты -7...10- моментом 15 Н·м.
Блок цилиндров со стороны КП

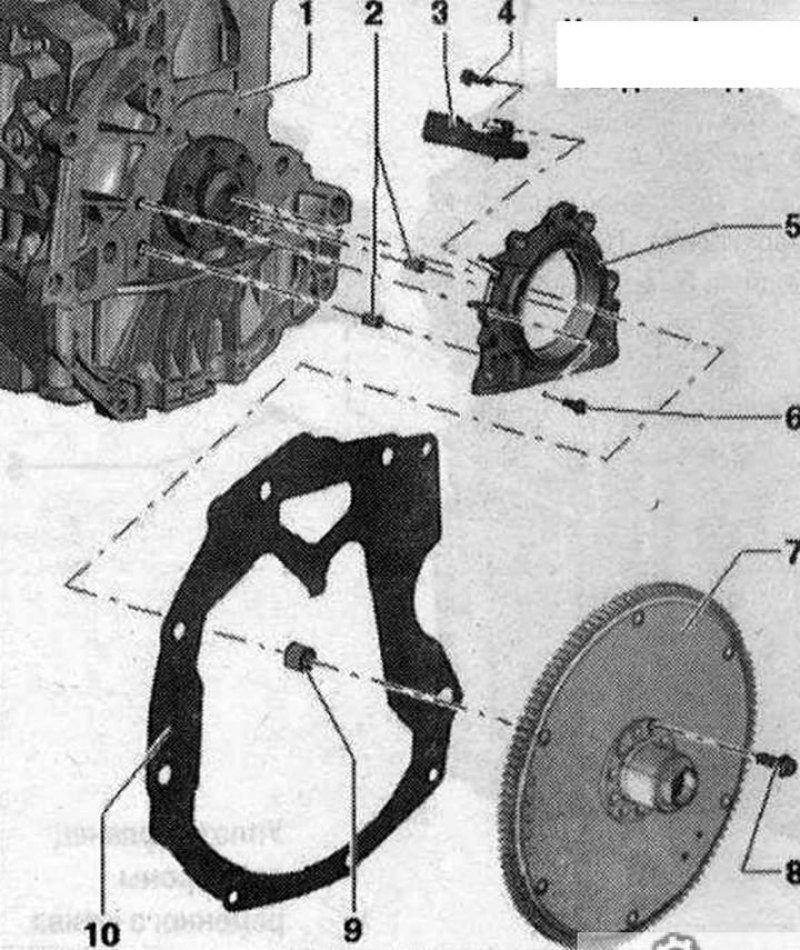

Уплотн. фланец и ведомый диск 1. Блок цилиндров; 2. Направляющие втулки; 3. Датчик частоты вращения вала двигателя -G28-; 4. Болт. 4,5 Н·м; 5. Уплотн. фланец с манжетным уплотнением, с кольцом датчика частоты вращения, заменять только в комплекте, дополнительно не наносить смазку или масло на уплотн. поверхность манжетного уплотнения, перед установкой удалить остатки масла на шатунной шейке коленчатого вала чистой ветошью; 6. Болт, 15 Н·м; 7. Ведущий диск; 8. Болт, 60 Н·м + 90°, заменить; 9. Игольчатый подшипник; 10. Промежуточный щиток, подвешивается к фланцу, должен устанавливаться на установочные втулки, не повредить/сгибать при монтажных работах

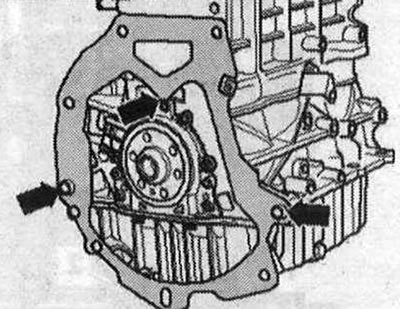

Установить промежуточный щиток
Подсоединить промежуточный щиток к фланцу -верхняя стрелка- и насадить на центрирующие втулки -нижние стрелки-.

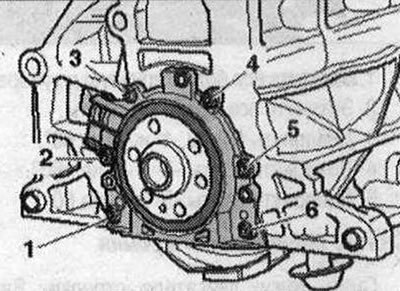

Уплотн. фланец со стороны КП момент и последовательность затяжки
Закрутить болты -1...6- в 2 этапа:
- 1. Завернуть болты от руки до упора
- 2. Затянуть перекрестно моментом 15 Н·м в несколько приемов
