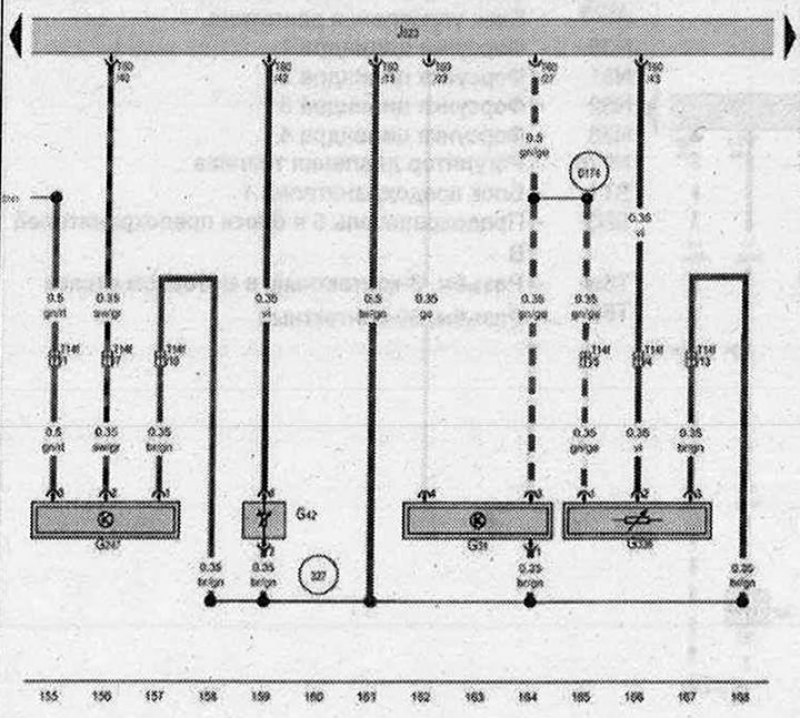

Датчик давления топлива, Датчик положения заслонок впускных каналов/воздушной заслонки (потенциометр)
- G31 - Датчик давления наддува
- G42 - Датчик температуры воздуха на впуске
- G247 - Датчик давления топлива
- G336 - Датчик положения заслонок впускных каналов/воздушной заслонки (потенциометр)
- J623 - Блок управления двигателя
- Т141 - Разъём, 14-контактный, в моторном отсеке
- Т60 - Разъём, 60-контактный
- 327 - Соединение с массой (масса датчика) в жгуте проводов моторного отсека
- D141 - Соединение (5 В) в жгуте проводов двигателя
- D174 - Соединение 2 (5 В) в жгуте проводов двигателя
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
