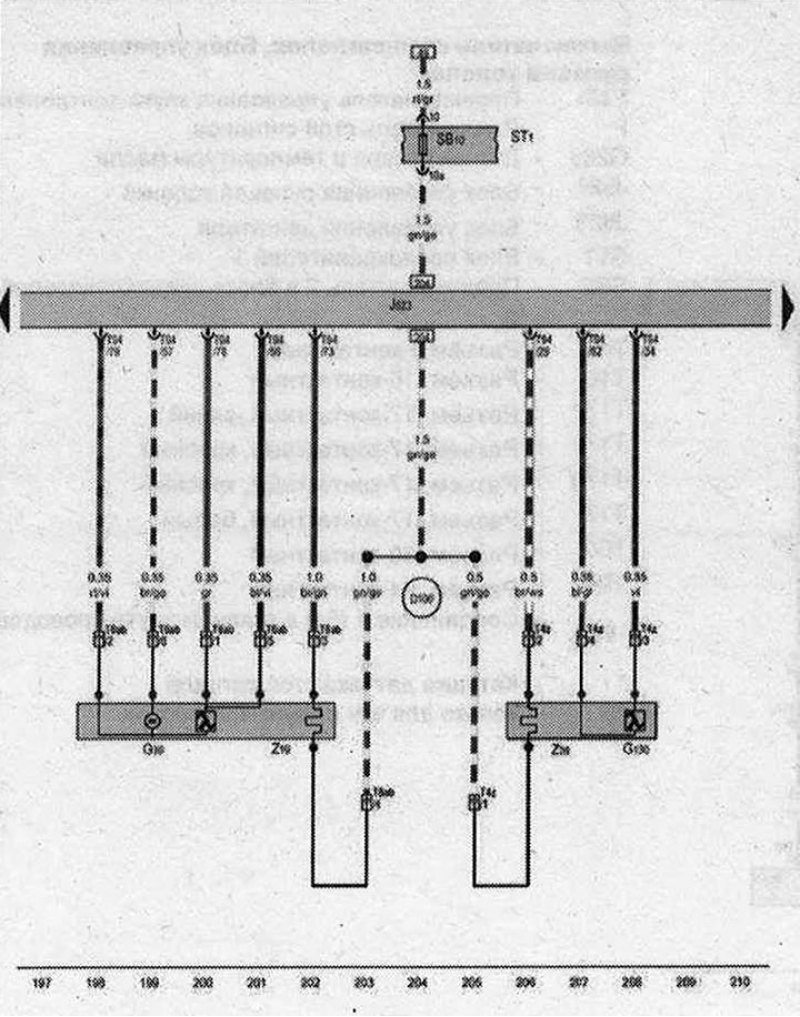

Лямбда-зонд, Лямбда-зонд после нейтрализатора
- G39 - Лямбда-зонд
- G130 - Лямбда-зонд после нейтрализатора
- J623 - Блок управления двигателя
- ST1 - Блок предохранителей 1
- SB10 - Предохранитель 10 в блоке предохранителей В
- T4z - Разьём 4-контактный, коричневый
- Т6ab - Разъём 6-контактный, чёрный
- Т94 - Разъём, 94-контактныЙ
- Z19 - Нагревательный элемент лямбда-зонда
- Z29 - Нагревательный элемент лямбда-зонда 1 после нейтрализатора
- D106 - Соединение 4 в жгуте проводов моторного отсека
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
