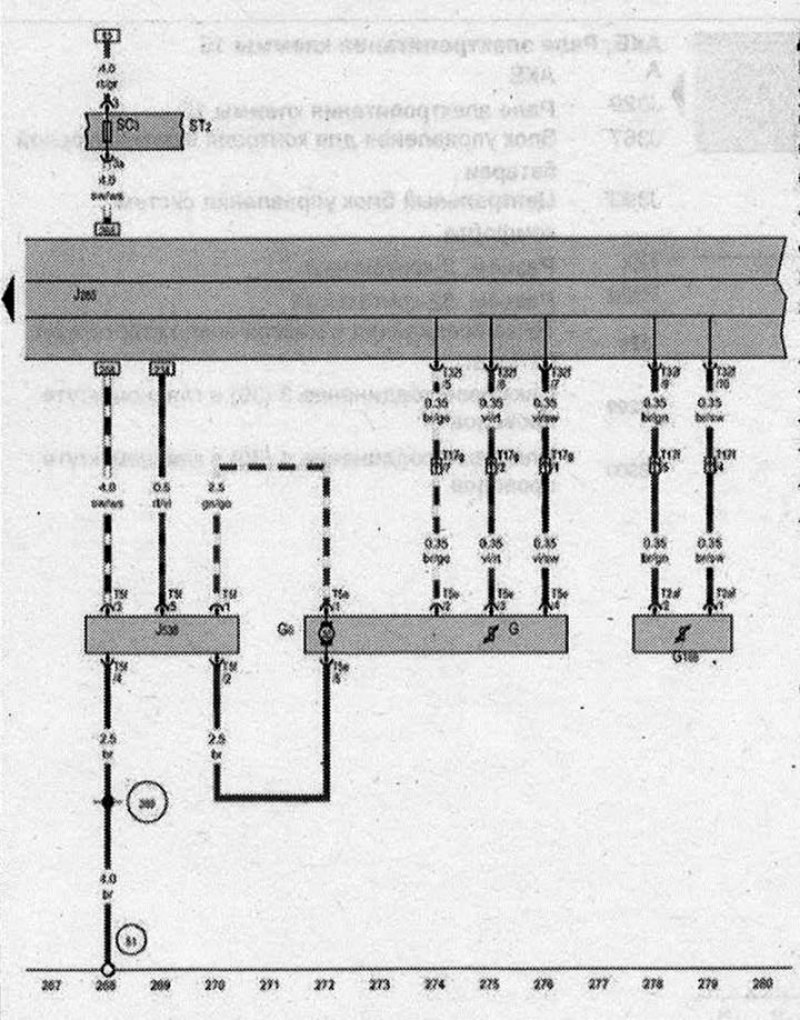

Датчик уровня топлива, Подкачивающий топливный насос, Блок управления комбинации приборов, Блок управления топливного насоса
- G - Датчик уровня топлива
- G6 - Подкачивающий топливный насос
- G169 - Датчик 2 уровня топлива
- J285 - Блок управления комбинации приборов
- J538 - Блок управления топливного насоса
- ST2 - Блок предохранителей 2
- SC3 - Предохранитель 3 в блоке предохранителей С
- T2af - Разъём, 2-контактный
- Т5е - Разъём, 5-контактный
- Т51 - Разъём. 5-контактныЙ
- T17f - Разъем, 17-контактный, коричневый
- Т17g - Разъем, 17-контактный, чёрный
- Т32f - разъём. 32-контактный
- 51 - Точка соединения с массой в багажном отсеке справа
- 369 - Соединение с массой 4 в главном жгуте проводов
- * - только для а/м с полным приводом
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
