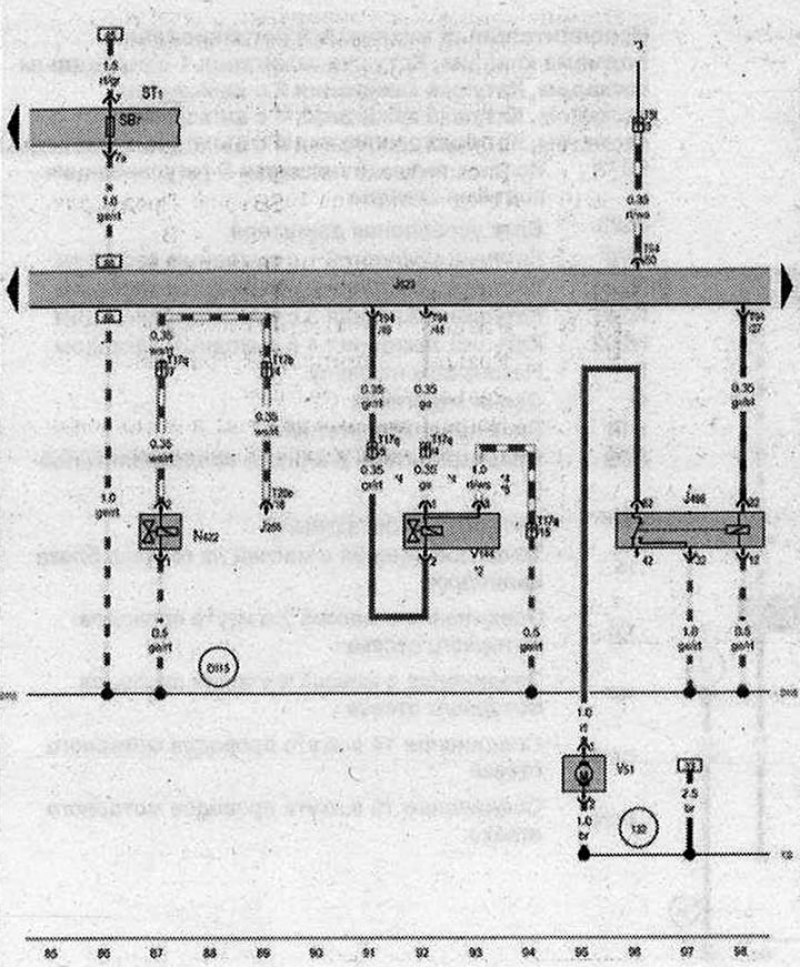

Запорный клапан подачи охлаждающей жидкости системы Climatronic, Насос системы прокачки ОЖ после выключения двигателя
- J255 - Блок управления Climatronic
- J496 - Реле дополнительного насоса системы охлаждения
- J623 - Блок управления двигателя
- N422 - Запорный клапан подачи охлаждающей жидкости системы Climatronic
- ST1 - Блок предохранителей 1
- SB7 - Предохранитель 7 в блоке предохранителей В
- T5l - Разъём, 5-контактный, в моторном отсеке
- Т17b - Разъем, 17-контактный, синий
- T17q - Разъем, 17-контактный, красный
- Т20е - Разъём, 20-контактный
- Т94 - Разъём, 94-контактный
- V51 - Насос системы прокачки ОЖ после выключения двигателя
- V144 - Диагностический насос топливной системы
- 132 - Соединение с массой 3 в жгуте проводов моторного отсека
- D115 - Соединение 13 в жгуте проводов моторного отсека
- *-Дополнительное оборудование
- *2 - только а/м в комплектации для рынка США
- *3 - см. актуальную схему электрооборудования для вентиляторов радиатора
- *4 - Размер сечения зависит от комплектации
- *5 - в зависимости от комплектации
ws | белый | sw | чёрный |
ro | красный | rt | красный |
br | коричневый | gn | зелёный |
bl | синий | gr | серый |
li | лиловый | vi | лиловый |
ge | жёлтый | or | оранжевый |
rs | розовый |
