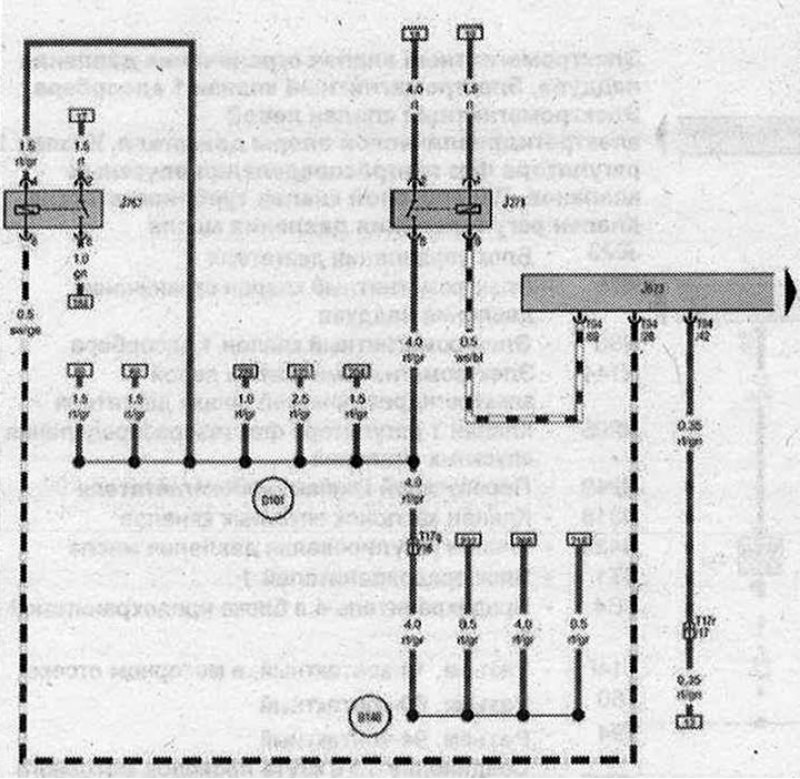

Главное реле, Реле электропитания электронных компонентов двигателя
- J271 - главное реле
- J623 - Блок управления двигателя
- J757 - Реле электропитания электронных компонентов двигателя
- T17q - разъем, 17-контактный, красный
- Т17r - Разъем. 17-контактный, белый
- Т94 - Разъём, 94-контактный
- B146 - Плюсовое соединение 1 (87) в жгуте проводов салона
- D101 - Соединение 1 в жгуте проводов моторного отсека
| ws | белый | sw | чёрный |
| ro | красный | rt | красный |
| br | коричневый | gn | зелёный |
| bl | синий | gr | серый |
| li | лиловый | vi | лиловый |
| ge | жёлтый | or | оранжевый |
| rs | розовый |
