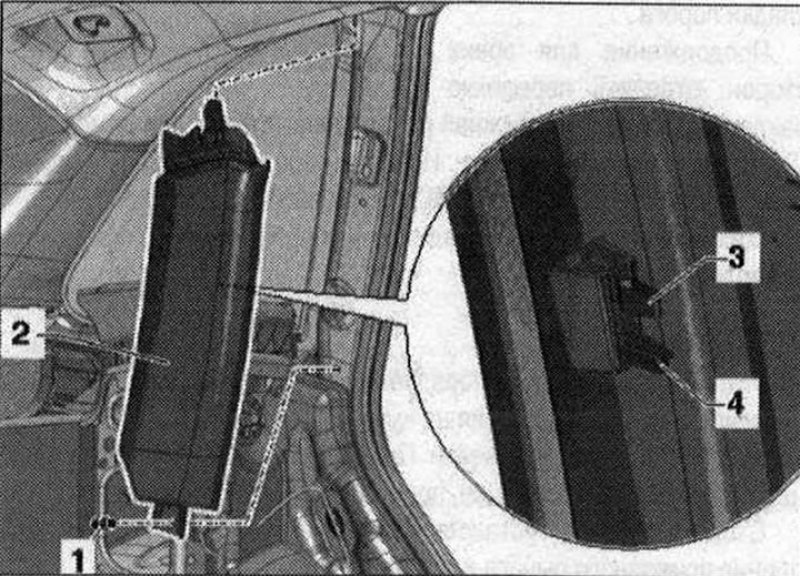

Облицовка стоек С 1. Распорный зажим; 2. Облицовка стоек С; 3. Зажим. Вставить в обшивку. Заменить при повреждении или деформации; 4. Центрирующие выступы
Снятие обшивки стоек С

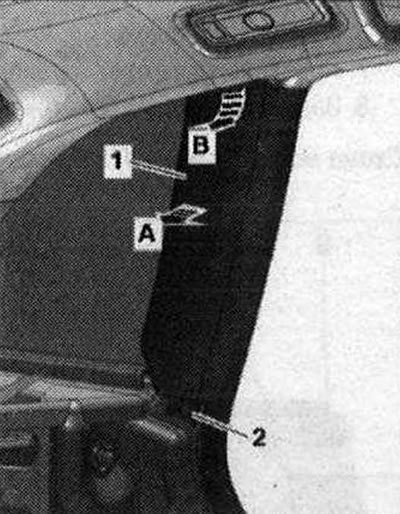

Снять боковую обшивку багажника. Снять накладку заднего внешнего ремня безопасности. Снять зажим -2-. Отжать обшивку стойки С -поз. 1-клином -80-200- -стрелка А-. Извлечь обшивку стойки С вниз -стрелка В- и снять.
Монтаж

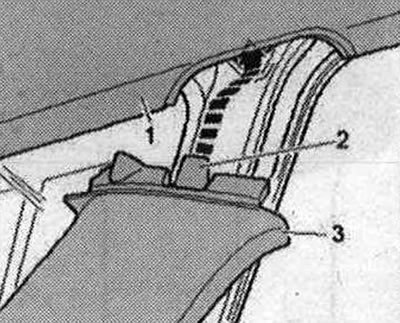

Установка в обратном порядке: если зажимы обшивки остались в точках крепления на кузове, снять их и насадить для установки на обшивку. Проверить зажимы на наличие дефектов и деформаций, при необходимости заменить. При установке обшивки -поз. 3-стойки С проследить, чтобы фиксатор -2- вошёл в паз кузова -стрелка- и в потолочную панель -1 -.
Установить обшивку стойки С на центрирующие цапфы и прижать до щелчка. Надвинуть по краю обивки дверной уплотнитель.
