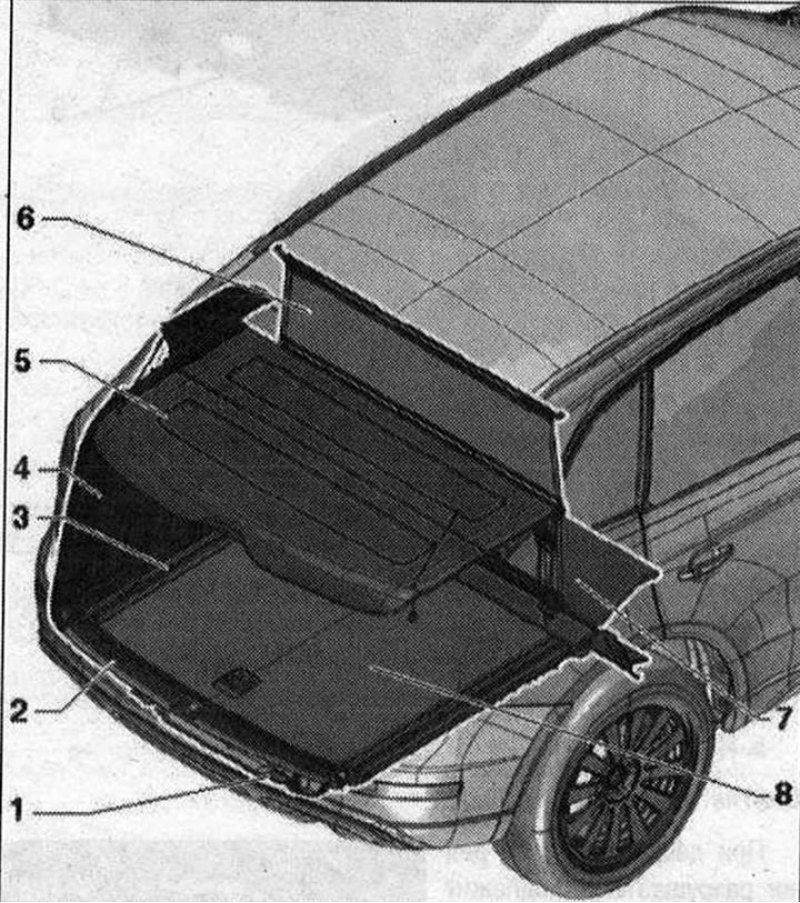

Обшивки багажника 1. Облицовка ниши Для запасного колеса; 2. Облицовка края задней части кузова; 3. Щелевая крышка или крепежная шина; 4. Боковая обшивка багажника; 5. Обшивка багажника. Имеется 2 различные версии. Заменить навесные детали; 6. Сетка-перегородка; 7. Передняя часть пола багажника; 8. Задняя часть пола багажника

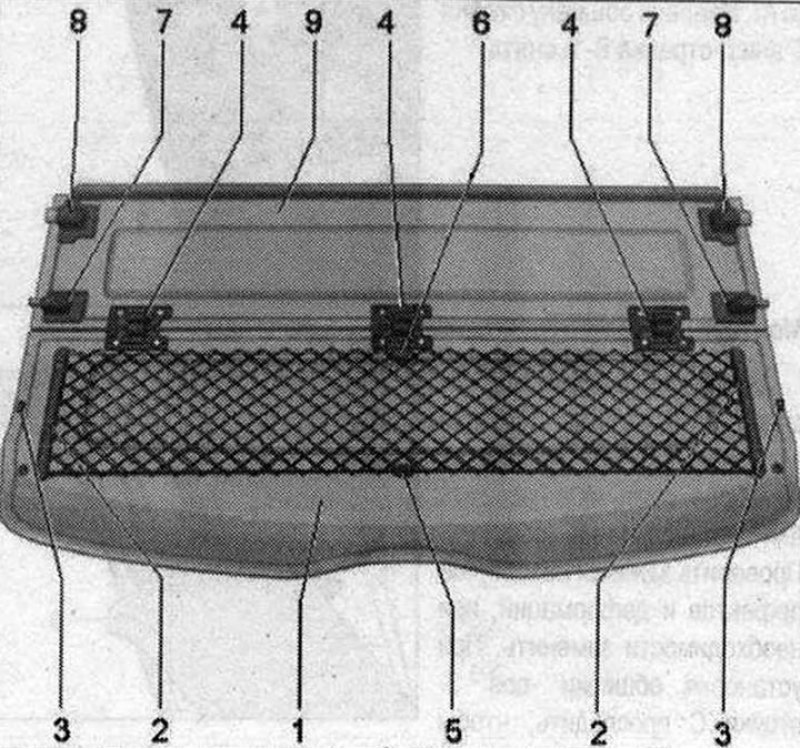

Схема монтажа обшивки багажника 1. Задняя обшивка багажника. Существует 2 различных версии обшивки багажника. Вариант 1: нижняя сторона гладкая, все навесные детали прикручены. Шарниры привернуты большим болтом, навесные детали сетки для багажа, небольшими болтами. Вариант 2: нижняя сторона тканевая, все навесные детали, кроме защиты стойки D, соединены заклепками. Для варианта 2 можно заменить только защиту стойки D. Соединенные заклепками детали замене не подлежат; 2. Шина для сетки для груза 2 шт. В зависимости от варианта привернут или соединен заклепками. Болт малый. 1,6 Н·м. Шины варианта 1 и 2 различны; 3. Защита стойки D 2 шт. Соединена болтами. 1,6 Н·м; 4. Шарнир (3 шт.). В зависимости от варианта привернут или соединен заклепками. Болт большой. 1,6 Н’М. Оба наружных шарнира одинаковы, центральный отличается; 5. Проушина для подвешивания сетки для груза в зависимости от варианта привернут или соединен заклепками. Болт малый. 1,6 Н·м; 6. Опора для сетки для груза в зависимости от варианта привернут или соединен заклепками. Болт малый. 1,6 Н·м; 7. Подшипник малый 2 шт. В зависимости от варианта привернут или соединен заклепками. Болт большой. 1,6 Н·м; 8. Подшипник большой 2 шт. В зависимости от варианта привернут или соединен заклепками. Болт большой. 1,6 Н·м; 9. Передняя обшивка багажника. Существует 2 различных версии обшивки багажника. Вариант 1: нижняя сторона гладкая, шарниры и подшипники привернуты большим болтом. Вариант 2: нижняя сторона тканевая, все навесные детали соединены заклепками. Для варианта 2 можно отремонтировать только защиту стойки D. Соединенные заклепками детали замене не подлежат
