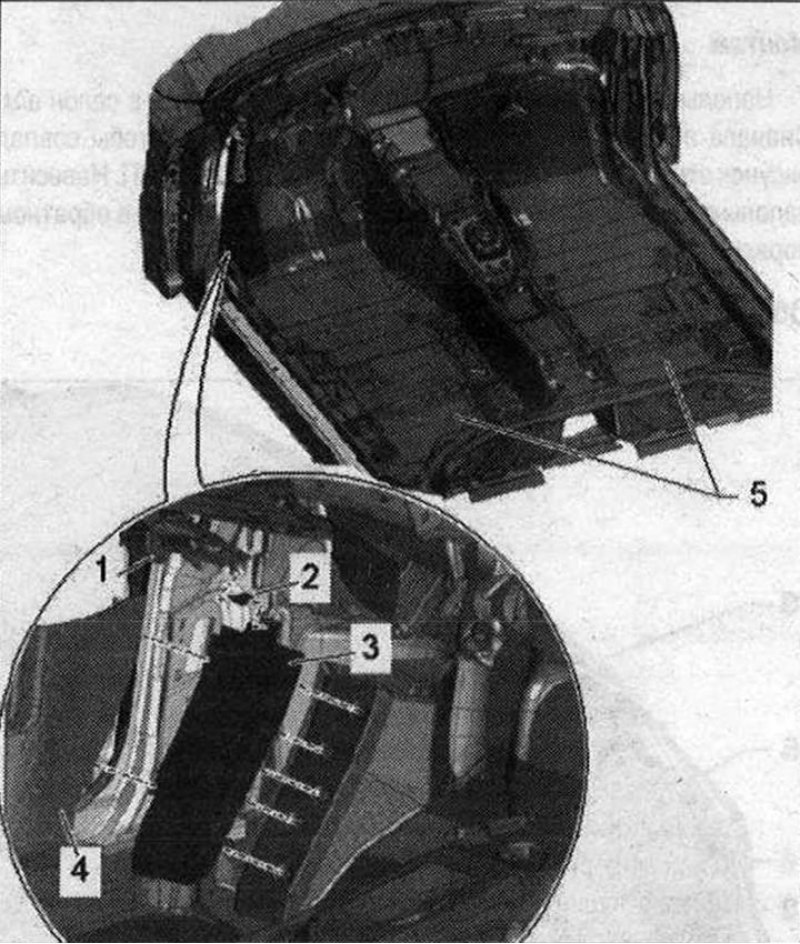

Упор для ног и напольное покрытие 1. Накладка передней панели со стороны водителя; 2. Зажим. Вставить в упор для ног; 3. Опора для ног. Невозможно снять, не повредив ее; 4. Передняя накладка порога; 5. Напольное покрытие. Цельная
Снятие

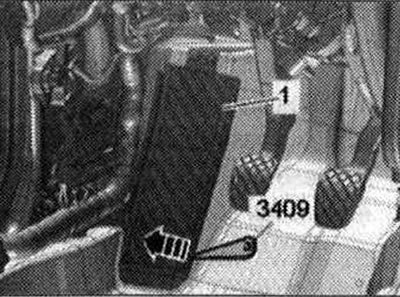

При демонтаже упор для ног разрушается и подлежит замене. Снять облицовку передней панели со стороны водителя. Снять переднюю накладку порога со стороны водителя. Открепить упор для ног -1- с помощью клина -3409- -стрелка- и снять.
Монтаж
Установка в обратном порядке: заменить упор для ног и следить, чтобы упор для ног полностью зафиксировался в креплениях.
Снятие напольного покрытия

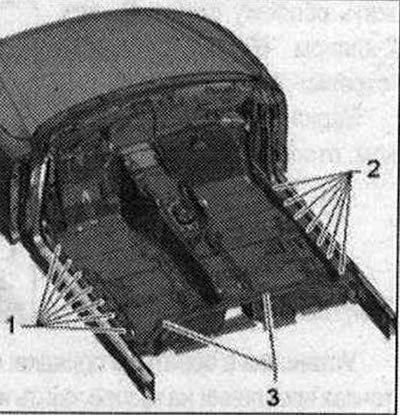

Снять передние сиденья. Снять заднее сиденье. Снять облицовку передней панели со стороны водителя. Снять центральную консоль. Снять кронштейн центральной консоли и опустить рычаг управления КП. Снять сзади с центрального туннеля воздуховод, идущий к дефлектору в центральной консоли. Снять передние накладки порога. Снять облицовку стоек В снизу. Снять задние накладки порога. Открепить напольное покрытие от кронштейнов -1- и -2-. Извлечь напольное покрытие -3- назад.
Следить за тем, чтобы напольное покрытие не надрывалось в прорезях. Напольное покрытие свернуть по длине и вывести из салона через дверь.
Монтаж
Напольное покрытие свернуть по длине и уложить в салон а/м. Сначала передвинуть напольное покрытие вперед, чтобы совпал рисунок отверстий воздуховодов и рычага управления КП. Навесить напольное покрытие на кронштейны -1- и -2-. Установка в обратном порядке.
