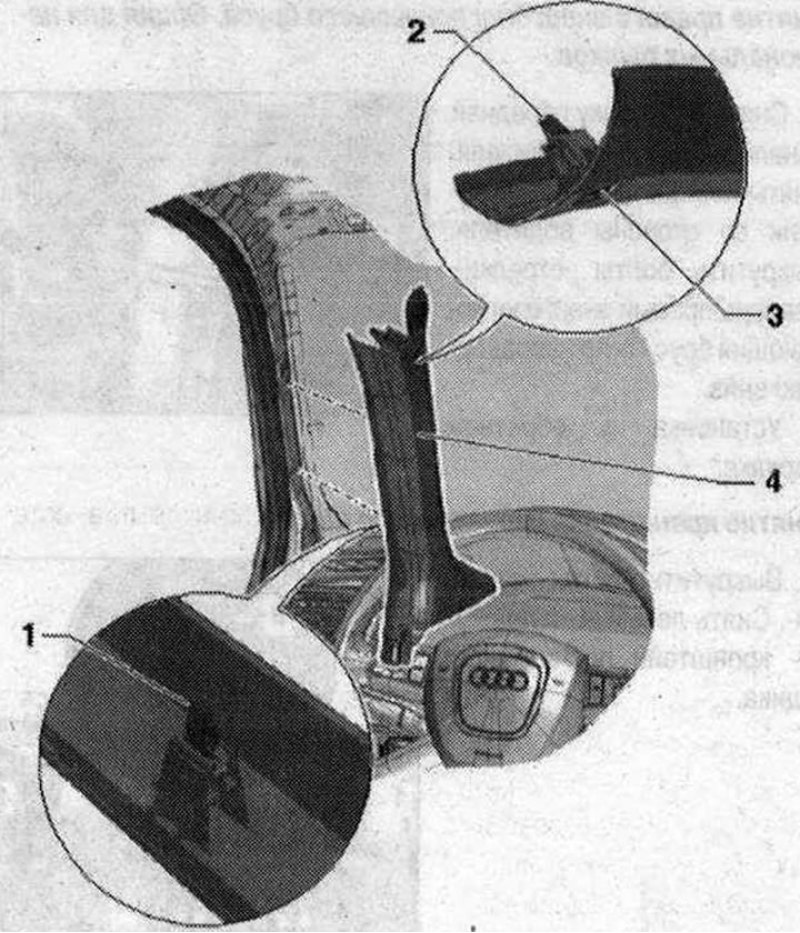

Верхняя облицовка стоек А 1. Зажим. 2 шт. Заменить. Вставить в обшивку; 2. Распорный зажим; 3. Распорный колпачок со значком "Airbag". Расклипсовать осторожно; 4. Верхняя облицовка стоек А

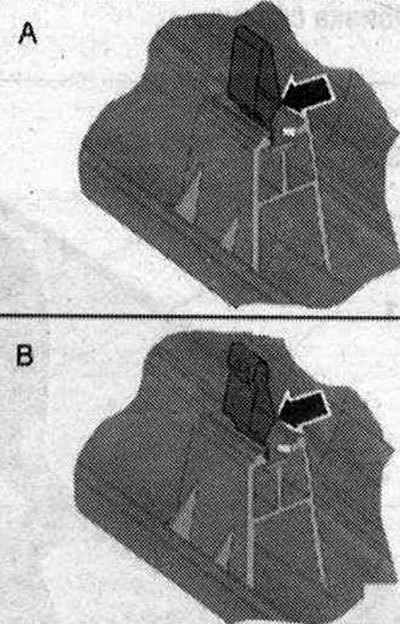

Зажим верхней облицовки стоек А
Для крепления верхней облицовки стоек А в зависимости от конструкции применяются различные зажимы:
- Версия А: зажимы без крючков -Стрелка-. В центре и/или в нижней части облицовки.
- Версия В: зажимы с крючками -Стрелка-. В центре и/или в нижней части облицовки.

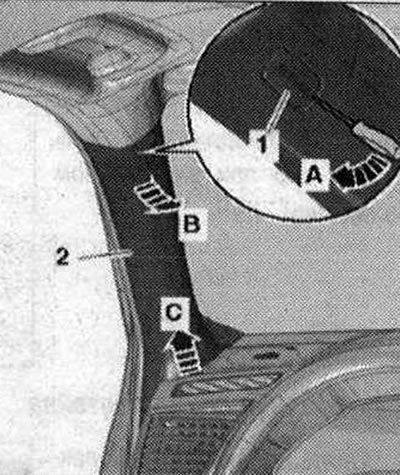

Снятие верхней обшивки стоек А
[Текст взят с портала проекта: AutoInstruction.ru]
Отжать колпачок -1- со значком "Airbag" с помощью отвертки примерно на 5 мм -стрелка А-.
В зависимости от того, какие в а/м установлены зажимы, облицовка может иметь различный отступ -по направлению стрелки В- от стойки А. У зажимов с крючками облицовка может отступать всего на несколько миллиметров от зацепления на крючки. Осторожно открепить верхнюю накладку стойки А -2-, начиная сверху, с помощью рычага -80-200--стрелка В-. Передвинуть облицовки стоек А вперед и снять -Стрелка С-. В зависимости от конструкции зажим скользит при вытягивании вверх из направляющей облицовки.

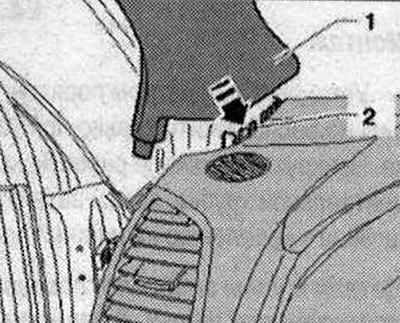

Монтаж
При установке верхней накладки стоек А не защемить головную Airbag. Установка в обратном порядке: зажимы в середине и внизу подлежат обязательной замене. Зажимы без крючков подлежат обязательной замене зажимами с крючками. Вставить верхнюю накладку стойки А -1- в крепление -2- передней панели и переднюю накладку порога в -направлении стрелки-.
Закрепить верхнюю накладку стойки А и вдавить распорный колпачок со значком "Airbag" для фиксации зажима. Накрыть закраиной дверного уплотнителя.

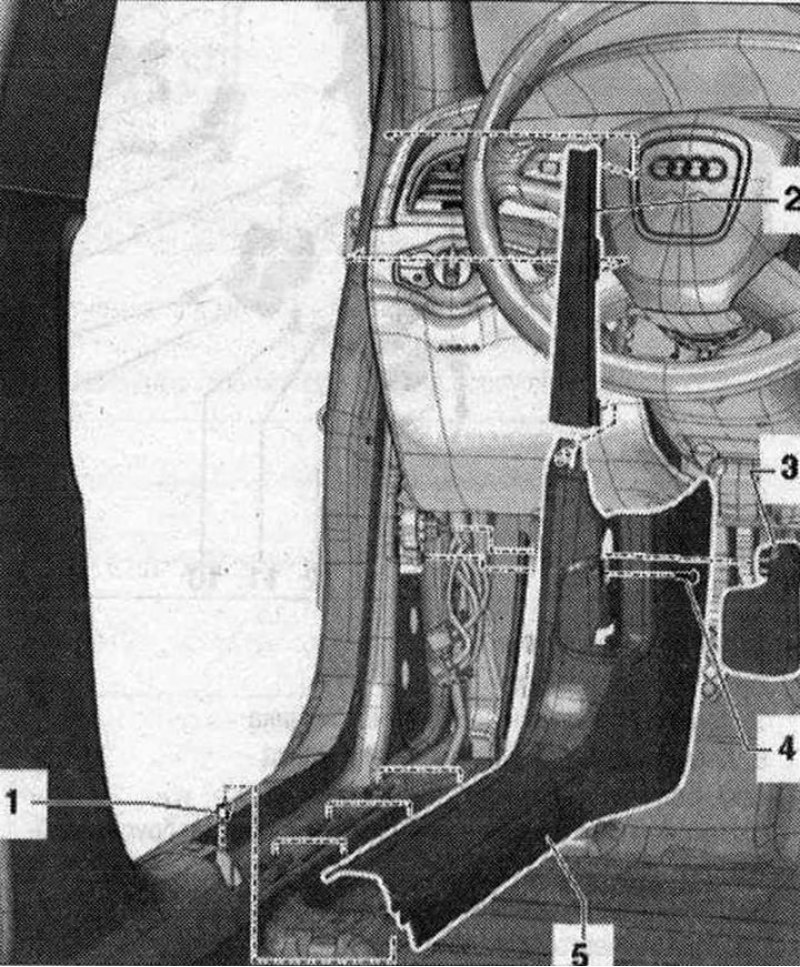

Схема монтажа передней накладки порога
1. Зажим. 4 шт. Вставить в обшивку. Заменить при повреждении или деформации; 2. Стыковая накладка стойки А; 3. Приводной рычаг троса (только на стороне водителя); 4. Болт (только на стороне водителя). 2,5 Н·м; 5. Передняя накладка порога

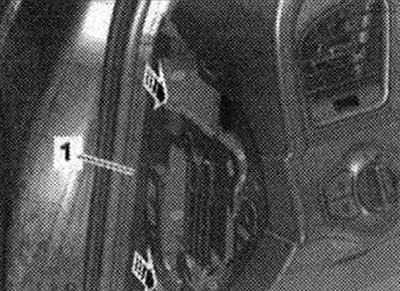

Снятие стыковой накладки стойки А
Снять боковую облицовку передней панели. Отсоединить стыковую накладку -1 - от накладки стойки А и накладки порога -стрелки-. Извлечь стыковую накладку вверх из зажима на стойке А и снять.
Установка в обратном порядке.
