Снятие
1. Снимите двигатель и установите его на подходящую опору или монтажный стенд (см. соответствующую главу).
2. Снимите цепи привода распределительных валов (см. соответствующую главу).
3. Вывинтите болты (см. стрелки на иллюстрации) и снимите клапан регулятора положения распределительного вала.

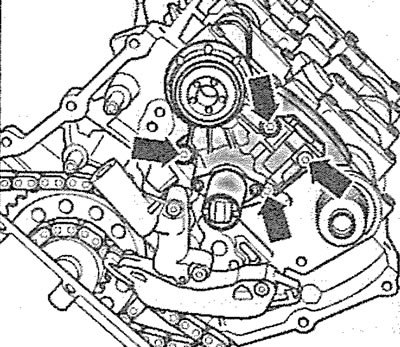

6.3. Вывинтите болты (см. стрелки) и снимите клапан регулятора положения распределительного вала
Информация представлена на сайте (autoinstruction.ru)
4. Вывинтите болты крепления крышек 1, ЕЗ, Е5, АЗ и А5 подшипников распределительных валов и снимите крышки (см. иллюстрацию).

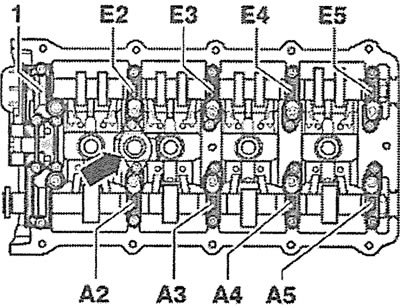

6.4. Вывинтите болты крепления крышек 1, ЕЗ, Е5, АЗ и А5 подшипников распределительных валов
5. Снимите маслоотделитель (см. стрелку на иллюстрации 6.4).
6. Вывинтите в перекрестном порядке болты крепления крышек Е2, Е4, А2 и А4 подшипников распределительных валов и снимите крышки (см. иллюстрацию 6.4).
7. Аккуратно снимите распределительные валы впускных и выпускных клапанов.
Установка
Установка распределительных валов производится в последовательности, обратной снятию.
8. Перед установкой крышек подшипников распределительных валов проверните коленчатый вал по направлению вращения двигателя так, чтобы шлицы на торцах распределительных валов заняли горизонтальное положение (см. стрелки на иллюстрации). Зафиксируйте коленчатый вал в положении ВМТ поршня цилиндра №1.

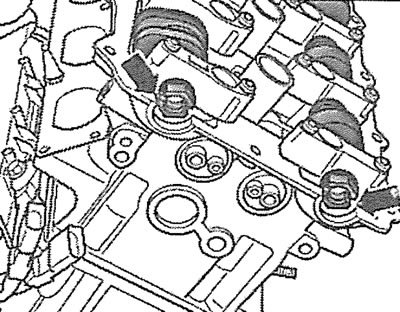

6.8. Перед установкой крышек подшипников распределительных валов проверните коленчатый вал по направлению вращения двигателя так, чтобы шлицы на торцах распределительных валов заняли горизонтальное положение (см. стрелки)
