Внимание! Элементы регулировки натяжения тросов привода стояночного тормоза находятся перед нижними рычагами заднего моста. Ввиду автоматической регулировки тормозных механизмов задних колес дополнительная регулировка стояночного тормоза, как правило, не требуется. Она необходима лишь при замене тросов привода стояночного тормоза, суппортов или тормозных дисков задних колес.
Снятие
1. Ослабьте натяжение соответствующего троса стояночного тормоза, выполнив следующие действия на его регуляторе, который находится перед нижним рычагом задней подвески (см. иллюстрацию):
- а) извлеките стопорный элемент D;
- б) навинтите регулятор С до упора А, удерживая гайку Е наконечника заднего троса ключом на 13 мм от проворачивания;
- в) состыкуйте вместе регулятор С по направлению стрелки В, чтобы ослабить натяжение троса.

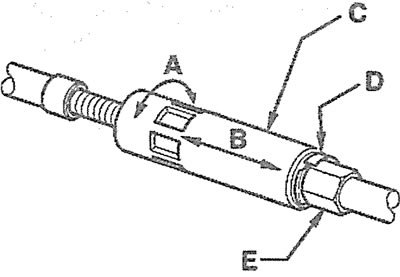

12.1. Ослабьте натяжение соответствующего троса стояночного тормоза регулировочным механизмом
2. Отсоедините наконечник троса стояночного тормоза от рычага привода на суппорте заднего тормозного механизма (см. иллюстрацию).

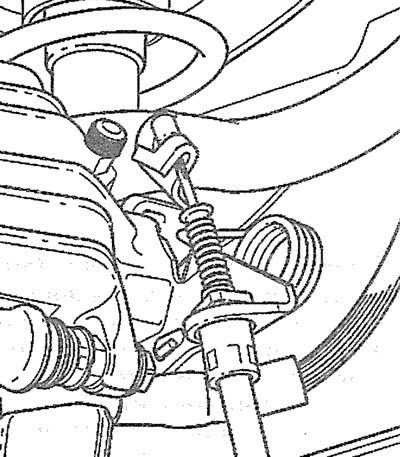

12.2. Отсоедините наконечник троса стояночного тормоза от рычага привода на суппорте заднего тормозного механизма
3. Вывинтите болт А и высвободите трос В из держателя С (см. иллюстрацию).

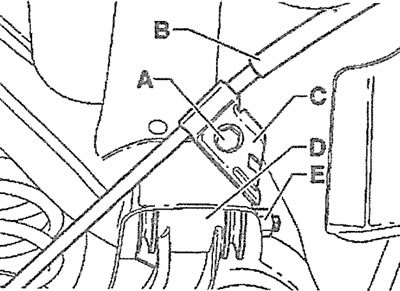

12.3. Вывинтите болт А и высвободите В трос из держателя С
4. Сожмите поводки А и отсоедините трос 1 от рычага подвески (см. иллюстрацию).

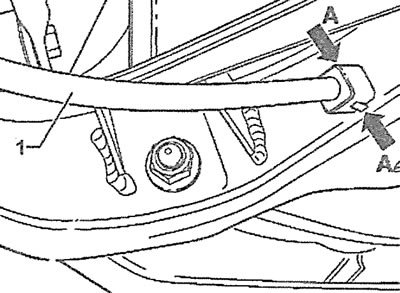

12.4. Сожмите поводки А и отсоедините трос 1 от рычага подвески
5. Вывинтите болты крепления теплоотражающего щитка (см. стрелки на иллюстрации).

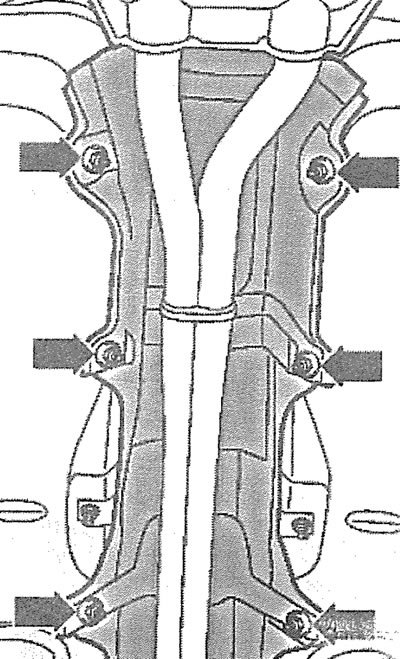

12.5. Вывинтите болты крепления теплоотражающего щитка (см. стрелки)
6. Отвинтите гайки и высвободите тросы стояночного тормоза от держателей, разжав их, насколько это возможно (см. стрелки на иллюстрации).

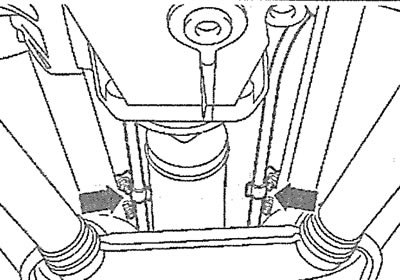

12.6. Отвинтите гайки и высвободите тросы стояночного тормоза от держателей, разжав их, насколько это возможно (см. стрелки)
7. Снимите заднюю часть центральной консоли.
8. Снимите, если имеются, пластмассовые элементы с уравнителя тросов. Эти элементы повторно устанавливать не нужно.
9. Застопорите уравнитель тросов отверткой (см. стрелку на иллюстрации).

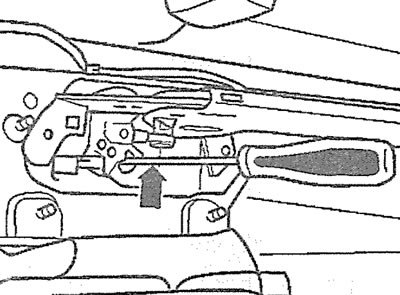

12.9. Застопорите уравнитель тросов отверткой (см. стрелку)
10. Высвободите наконечник поводка троса из держателя, отжав его отверткой (см. иллюстрацию). Высвободите наконечник поводка троса из держателя, отжав его отверткой.

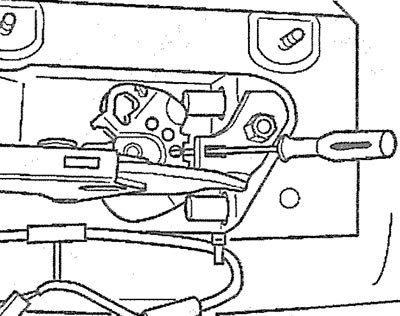

12.10. Застопорите уравнитель тросов отверткой (см. стрелку)
11. Вытащите трос.
Установка
Установка троса выполняется в последовательности, обратной снятию.
