Газораспределительный ремень (AAE, ACE, ABK, AAD)

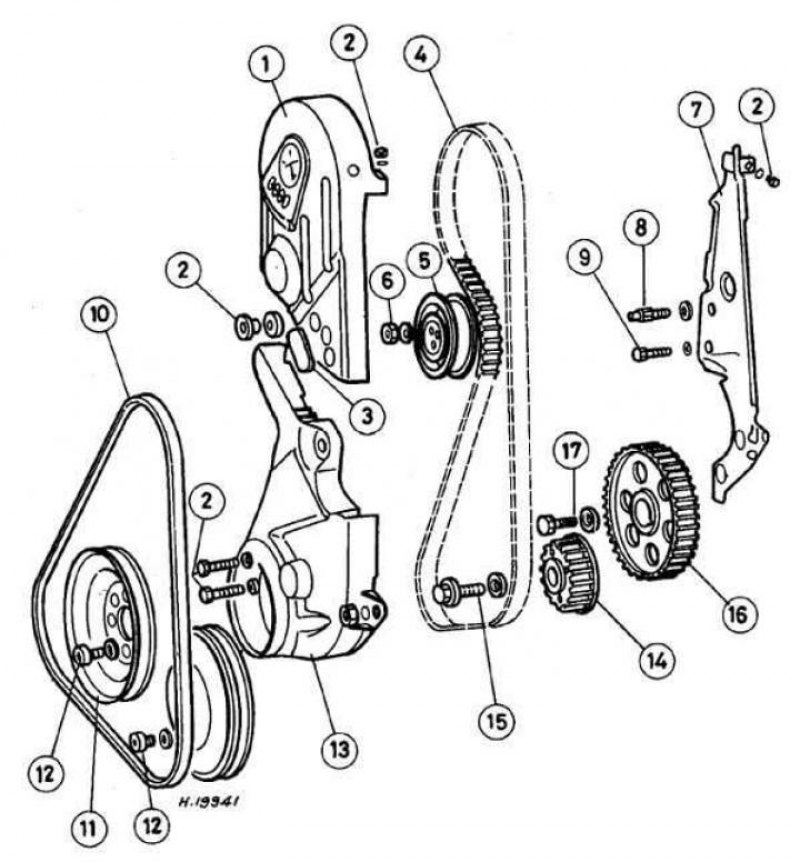

- 1. Верхняя крышка ремня
- 2. Гайка
- 3. Заглушка
- 4. Газораспределительный ремень
- 5. Натяжитель
- 6. Гайка
- 7. Задняя крышка ремня
- 8. Штифт
- 9. Болт
- 10. Приводной ремень
- 11. Шкив
- 12. Болт
- 13. Нижняя крышка газораспределительного ремня
- 14. Звездочка коленчатого вала
- 15. Болт
- 16. Звездочка промежуточного вала
- 17. Болт
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Поднимите и закрепите переднюю часть автомобиля.
3. Снимите радиатор и ремни генератора, насоса гидроусилителя руля и компрессора кондиционера.
4. Снимите нижний щиток двигателя и его верхнюю крышку.

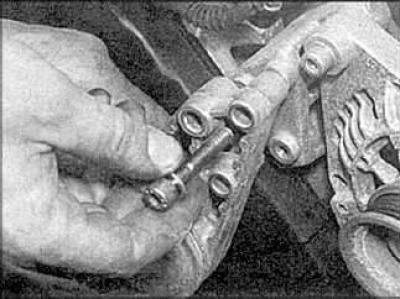

5. При необходимости генератор, насос гидроусилителя и компрессор можно снять, не отсоединяя от них шланги. Снимите натяжитель приводного ремня.
6. Снимите шкив водяного насоса.
7. Скрутите гайку и достаньте болт, крепящий нижнюю крышку ремня к водяному насосу.

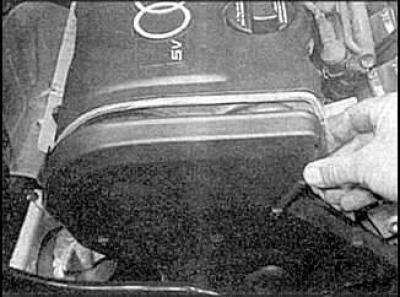

8. Отсоедините верхнюю крышку ремня.

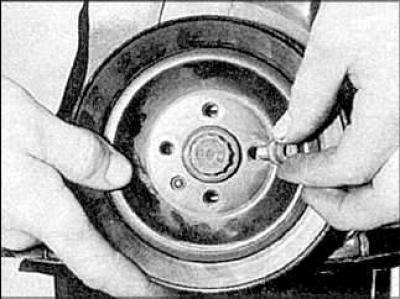

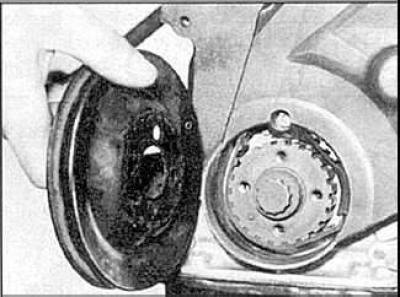

9. Отметьте установочное положение шкива и звездочки коленчатого вала и снимите шкив.

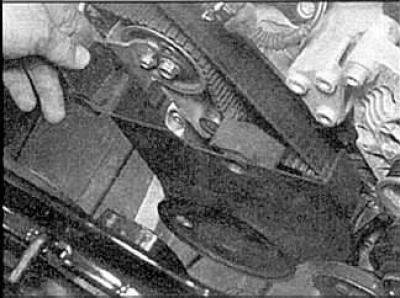

10. Снимите нижнюю крышку ремня.

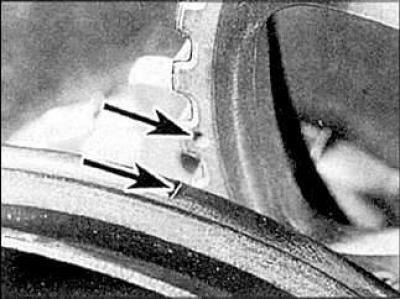

11. Поверните коленчатый вал по часовой стрелке и совместите метку звездочки распределительного вала с верхней частью головки цилиндров. В двигателях иного типа (не ADR) совместите метку на шкиве коленчатого вала с меткой на звездочке промежуточного вала

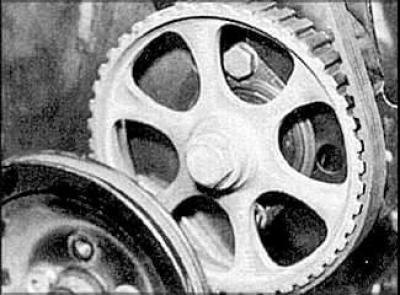

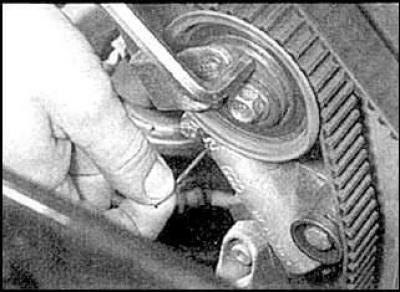

12. В двигателях ADR поверните шкив натяжителя против часовой стрелки и вставьте штырь в отверстие, расположенное в верхней части натяжителя.

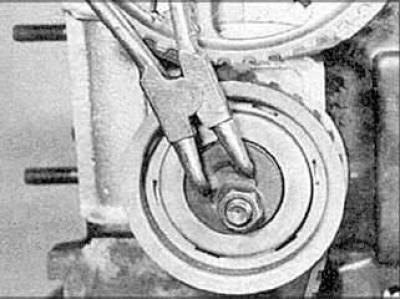

13. В двигателях AAE, ABK, AAD ослабьте болт и поверните ступицу натяжителя по часовой стрелке, чтобы ослабить давление на ремень.
14. В двигателях АСЕ вставьте два штыря в отверстия ступицы, чтобы зафиксировать ее и вывинтите гайку, чтобы ослабить натяжение ремня.
15. Снимите газораспределительный ремень.
Проверка
Осмотрите ремень на наличие загрязнения смазкой или маслом, а также на наличие износа или повреждений. При необходимости замените ремень.
Установка
1. Совместите синхронизационные метки.

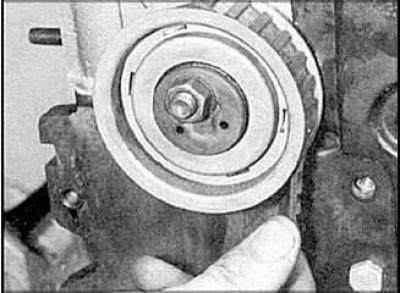

2. Наденьте ремень.
3. В двигателях ARD поверните шкив натяжителя против часовой стрелки и достаньте штырь, чтобы шкив натянул ремень.
4. В двигателях AAE, ABK, AAD поверните натяжитель против часовой стрелки, чтобы натянуть ремень.
(Информация представлена на сайте: «Autoinstruction.ru»)

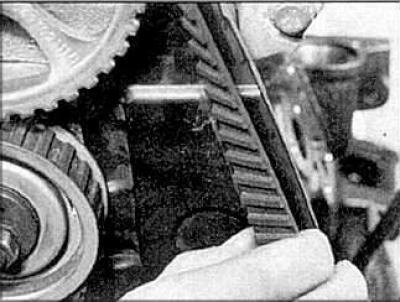

Внимание: Ремень должен перекручиваться не более, чем на 90°.

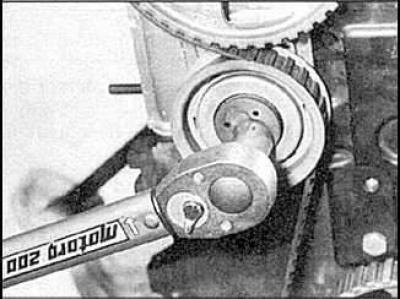

5. Затяните гайку натяжителя.
6. В двигателях ACE поверните ступицу против часовой стрелки, чтобы натянуть ремень, а затем поверните ступицу по часовой стрелке, чтобы совместить указатели на ступице. Затяните гайку до требуемого момента затяжки.
7. Поверните коленчатый вал на два оборота по часовой стрелке и совместите синхронизационные метки.
8. Установите нижнюю крышку ремня.

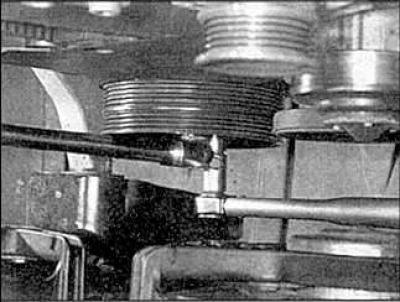

9. Установите амортизатор и затяните болты.
10. Установите оставшиеся детали и опустите автомобиль.
