Снятие
1. Снимите центральную консоль, как описано в главе 11.
2. Оттяните чехол рычага вверх, вокруг рукоятки, сожмите два фиксатора вместе и стяните фиксирующее кольцо чехла вниз, затем стяните вниз чехол. Потянув вверх рукоятку рычага, снимите ее, затем снимите с рычага кольцо и чехол (см. рис.).

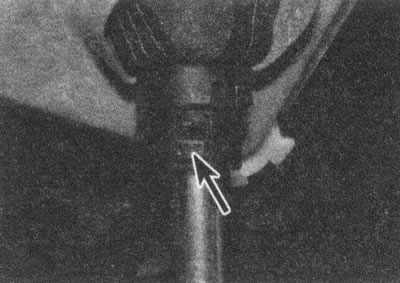

Рис. 2.2, а. Сожмите два фиксатора вместе (указано стрелкой) и стяните фиксирующее кольцо чехла вниз...

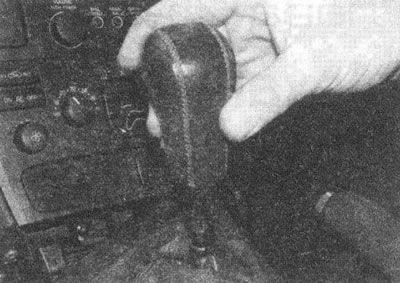

Рис. 2.2, 6. ...потянув вверх рукоятку рычага, снимите ее...

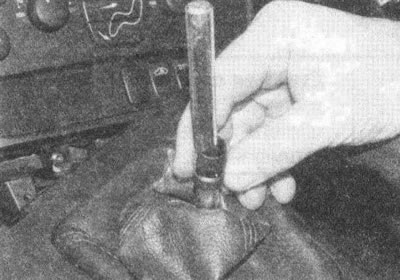

Рис. 2.2, в. ...затем снимите с рычага кольцо...

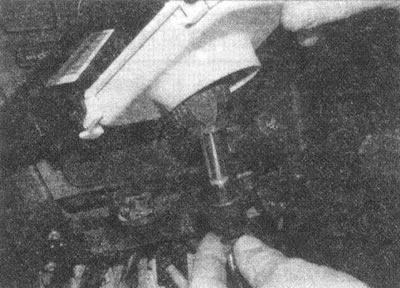

Рис. 2.2, г. ...и чехол
3. Отверните четыре болта крепления корпуса к полу (см. рис.).

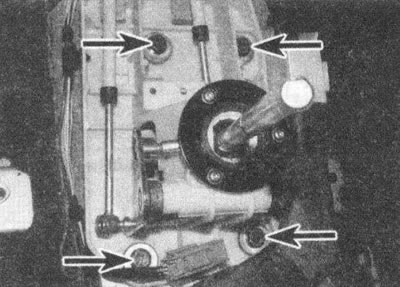

Рис. 2.3. Отверните четыре болта крепления корпуса к полу
4. Поднимите корпус вверх и отсоедините шарнирный наконечник троса управления от основания рычага. На некоторых моделях наконечники могут быть закреплены пружинными фиксаторами (см. рис.).

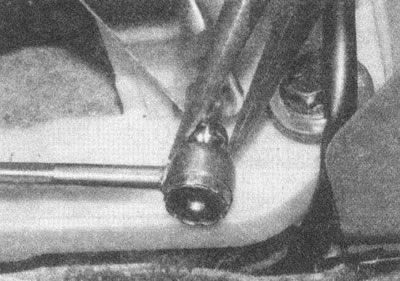

Рис. 2.4. Поднимите корпус вверх и отсоедините шарнирный наконечник троса управления от основания рычага
5. Освободите фиксаторы крепления оболочки троса к корпусу (см. рис.). Снимите узел корпуса с автомобиля.

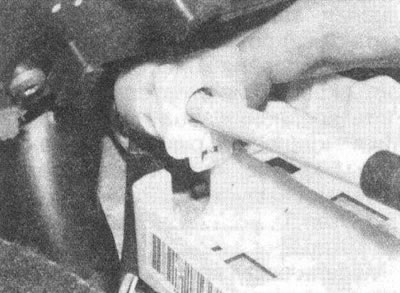

Рис. 2.5. Освободите фиксаторы крепления оболочки троса к корпусу
Установка
6. Установка — обратная процедура. Затягивайте все резьбовые соединения моментами, предписанными в Спецификациях. Установите центральную консоль, как описано в главе 11.
