Впускной коллектор
1. Впускной коллектор объединен с крышкой головки цилиндров — см. главу 2Б.
Выпускной коллектор
Снятие
2. Снимите турбонагнетатель, как описано в параграфе 13.
3. Освободите хомут и отсоедините трубку РОГ от выпускного коллектора (см. рис).
(Источник материала этот сайт: Autoinstruction.ru)

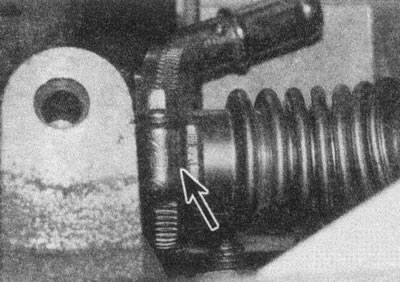

Рис. 16.3. Освободите хомут и отсоедините трубку РОГ от выпускного коллектора
4. Отверните гайки крепления выпускного коллектора. Снимите его с двигателя (см. рис.). Прокладку выбросьте — для установки требуется новая.

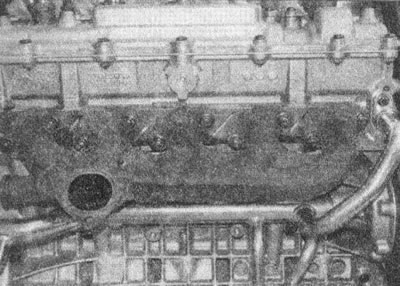

Рис. 16.4. Отверните гайки крепления выпускного коллектора
Установка
5. Проверьте состояние шпилек, обновите резьбу плашкой или используйте новые шпильки.
6. Убедитесь в чистоте привалочных поверхностей. Установите новую прокладку и наденьте на шпильки коллектор. Затяните гайки крепления предписанным моментом.
7. Установка остальных компонентов — обратная процедура. Обратите внимание на следующее:
- а) Затягивайте все резьбовые соединения моментами, предписанными в Спецификациях.
- б) Проверьте уровень масла и долейте его, если необходимо, как описано в «Еженедельных проверках».
