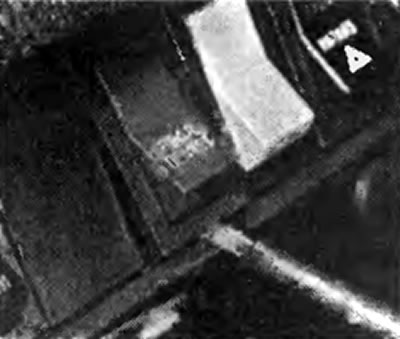

Фотография 32.1. Поддеть и вытащить тумблерный выключатель
2. На фотографии видны пружинные зажимы, фиксирующие такие выключатели. Для полного снятия выключателя необходимо отсоединить от него проводку (см. фотографии).

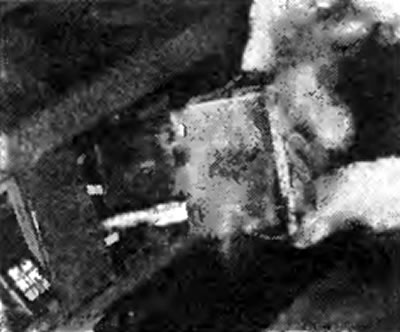

Фотография 32.2. Пружинные зажимы и электроразъемы
3. Выключатели с подсветкой имеют съемный разъем/патрон лампы и саму лампу с прессовой посадкой (см. фотографии).

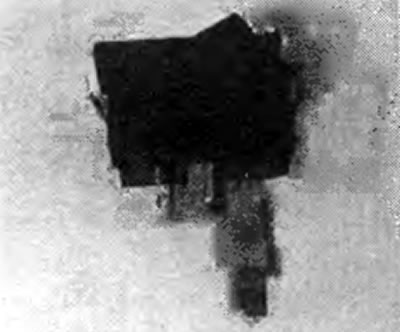

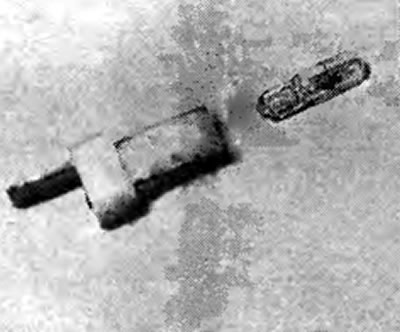

Фотография 32.ЗА. Электрическое подсоединение выключателя с подсветкой... | Фотография 32.3В. ... и его лампа |
4. У поворотных выключателей (например, выключателя наружных огней) сначала снимается ручка (см. фотографию).

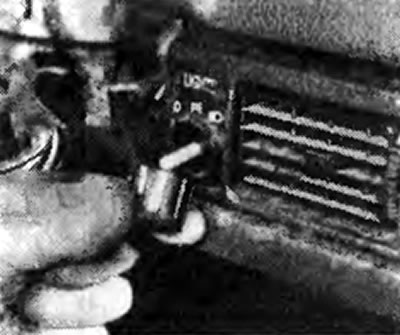

Фотография 32.4. Снятие ручки поворотного выключателя
5. После этого необходимо снять панель "торпеды" (см. главу 11), чтобы добраться до корпуса выключателя.
6. Установка выключателя производится в обратном порядке.
