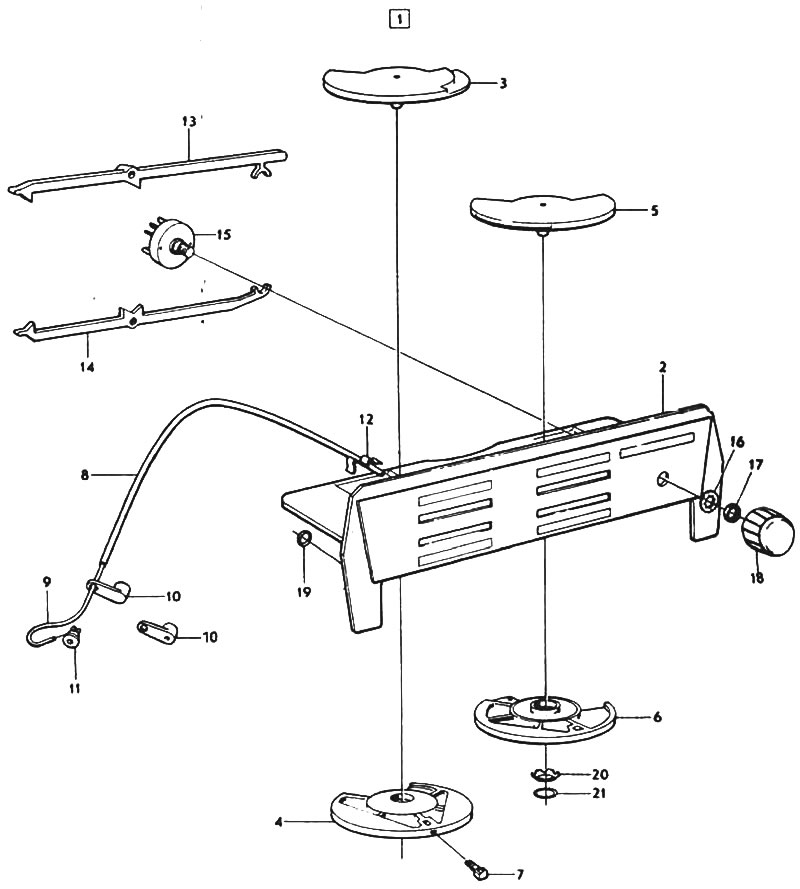

Рисунок 11.35. Развернутый вид переключателей обогревателя: 1. Выключатель обогревателя; 2. Контрольная панель; 3. Контрольный диск TEMP (температура); 4. Контрольный диск AIRMIX; 5. DEF контрольный диск; 6. Контрольный диск FLOOR; 7. Тумблер; 8. Наружный тросик; 9. Внутренний тросик; 10. Рукоятка; 11. Держатель тросика; 12. Зажим; 13. Распределитель подсветки; 14. Распределитель подсветки; 15. Выключатель вентилятора; 16. Щетка; 17. Гайка; 18. Тумблер; 19. Щетка; 20. Пружинная щетка; 21. Щетка
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите боковые панели центральной консоли и шумопоглощающие панели, расположенные снизу.
3. Снимите радио.
4. Снимите центральную пластмассовую наружную панель центральной консоли.
5. Отверните шурупы, крепящие металлическую несущую панель и панель контроля обогревателя (см. фото 30.5А и 30.5В), и вытащите несущую панель как можно больше вперед, чтобы освободить по возможности большее пространство для работы с панелью контроля.

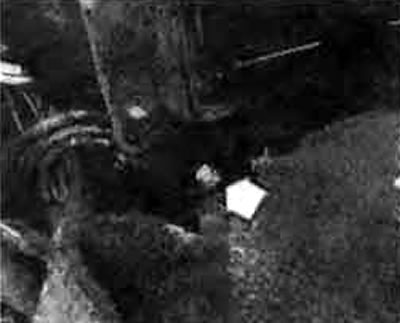

Фото 30.5А. Крепящий шуруп у нижнего конца металлической несущей панели |

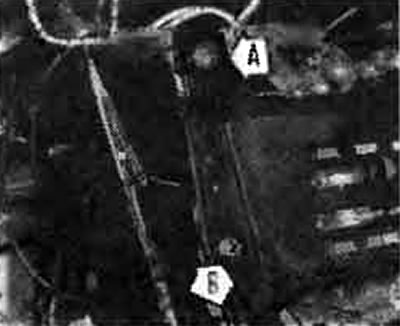

Фото 30.5В. Верхний крепящий шуруп (А) и шуруп контрольной панели обогревателя (В) |
6. Снимите тумблер с квадранта контрольной панели, на котором необходимо сменить тросик.
Примечание: перед проведением следующей операции, поставьте переключатели обогревателя в положение минимума, и заметьте, в каком положении оказались шторка обогревателя или рычаг водяного клапана. При установке тросика, установите шторку или водяной клапан в отмеченное положение перед тем, как поставить пружинные зажимы тросика.
(Статья опубликована первоначально здесь Autoinstruction.ru)
7. Снимите пружинные зажимы с обоих концов тросика, затем освободите тросик — сначала отсоедините его от шторки/водяного клапана, затем от контрольного квадранта (см. фото 30.7А и 30.7В).

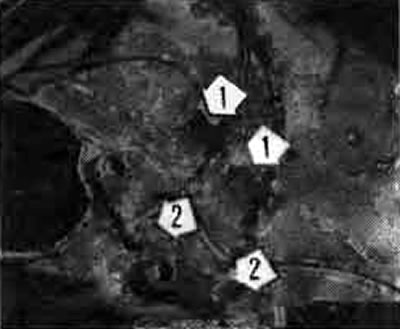

Фото 30.7А. Крепящие зажимы контрольного тросика (1) и рычаги контроля (2) |

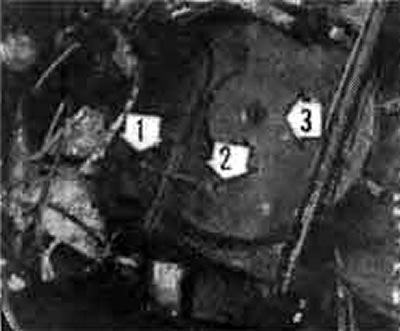

Фото 30.7В. Вид сверху на контрольный квадрант, на котором показаны (1) зажим тросика, (2) — тросик, прикрепленный к квадранту и (3) квадрант |
8. Установка на место производится в обратном порядке. Убедитесь в том, что шторка/водяной клапан находятся в правильном положении, затем установите пружинные зажимы и проверьте, что они работают в полном объеме, регулируя тросики в зажимах по необходимости.
