Водяная помпа, термостат охлаждающей жидкости, масляный радиатор 4-цилиндрового бензинового и дизельного двигателя
1. Болт, 20 Н·м; 2. Ременной шкив; 3. Клиновой ремень водяной помпы и генератора; 4. Болт, 10 Н·м; 5. Водяная помпа. Проверить легкость вращения вала; 6. Болт, 20 Н·м; 7. Кольцо; 8. Верхний шланг охлаждающей жидкости; 9. Датчик температуры охлаждающей жидкости 2-полюсной; 10. Термостат и датчик 4-полюсной; 11. Кольцо; 12. Стопорная шайба; 13. К тройнику расширительного бачка; 14. К радиатору отопителя; 15. От тройника расширительного бачка; 16. От теплообменника; 17. Резьбовой винт слива охлаждающей жидкости, 10 Н·м; 18. Уплотнительное кольцо; 19. Масляный радиатор; 20. Нижний шланг охлаждающей жидкости; 21. Термостат охлаждающей жидкости; 22. Прокладка

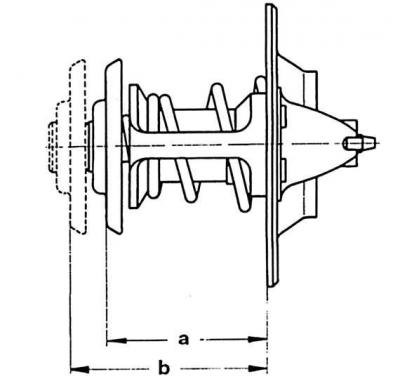

Размеры холодного и нагретого термостата
Снятие
Внимание! Обозначения деталей относятся к системам охлаждения 4-цилиндрового двигателя. Снятие и установка с 5-цилиндрового двигателя осуществляется аналогично.
1. Подставить подходящую емкость под соединительный патрубок охлаждающей жидкости.
2. Отвинтить болты (4) соединительного патрубка термостата охлаждающей жидкости (21) (см. рис. Водяная помпа, термостат охлаждающей жидкости, масляный радиатор 4-цилиндрового бензинового и дизельного двигателя).
3. Вынуть уплотнительное кольцо (7).
4. Вынуть термостат (21).
Проверка
1. Измерить размер "а" на термостате (см. рис. Размеры холодного и нагретого термостата).

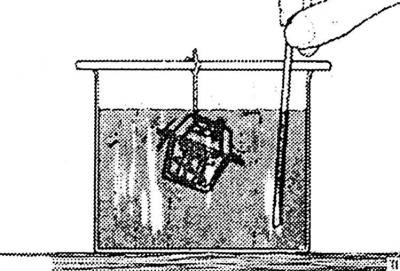

2. Прогреть термостат в водяной ванне. При этом термостат не должен касаться стенок сосуда.
3. Контролировать температуру термометром. Начало открытия термостата около 87°С, конец около 102°С.
4. После нагревания термостата примерно до 100°С размер "b" должен превышать размер "а" не менее, чем на 7 мм.
Установка
1. Заменить уплотнительное кольцо, установить термостат и привинтить крышку, залить охлаждающую жидкость.
2. Дать двигателю поработать, пока не откроется термостат. Проверить герметичность крышки и шланга охлаждающей жидкости.
