Снятие

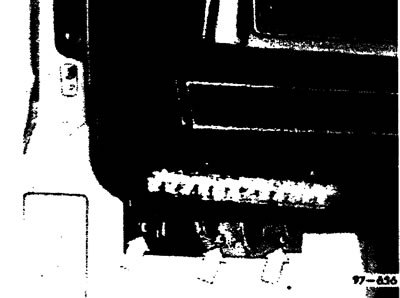

Отвернуть винты крепления колодки предохранителей. На автомобилях выпуска с 9.85 требуется отвернуть еще один винт, сняв пластмассовую крышку.

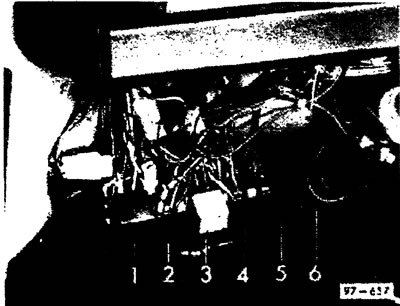

Расположение реле на автомобилях выпуска до 10.83
1. Реле аварийной сигнализации
2. Колодка, предусмотренная для реле проблескового маячка (автомобиль скорой помощи)
3. - Разгрузочное реле (контакт X)
4. Колодка, предусмотренная для реле противотуманных фар
5. Колодка, предусмотренная для реле автоматики интервального режима работы стеклоочистителя, стеклоомывателя
6. При наличии фароочистителя предусмотрен переходник для реле фароочистителя на колодке предохранителей
7. При наличии противотуманных фар и дополнительного отопления предусмотрен переходник с предохранителем на колодке реле фароочистителя. На автомобилях без фароочистителя переходник с предохранителем находится на колодке предохранителей.
Установка

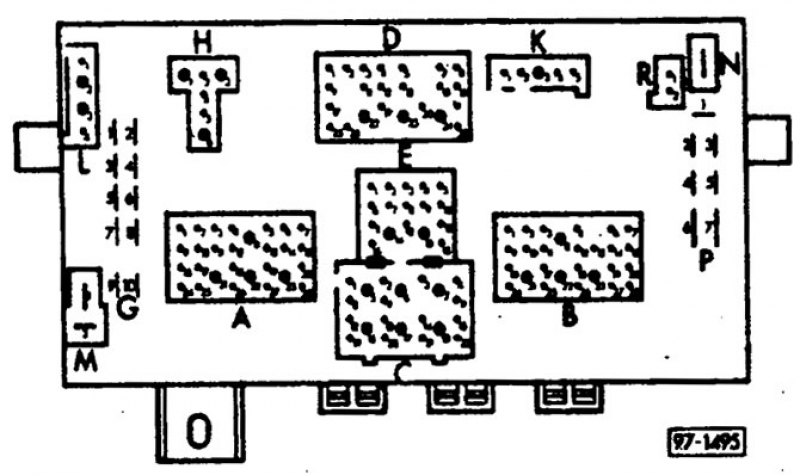

Вставить и завернуть колодку предохранителя. Расположение колодок на задней стороне платы реле на автомобилях выпуска с 11.83.
A. Многоконтактный разъем (синий) для подключения жгута проводов приборной доски
B. Многоконтактный разъем (красный) для подключения жгута проводов приборной доски
C. Мн ого контактный разъем (желтый) для подключения переднего жгута проводов
D. Многоконтактный разъем (белый) для подключения жгута проводов стеклоочистителя и основного жгута проводов
E. Многоконтактный разъем (черный) для подключения основного жгута проводов
G. Одиночный разъем
H. Многоконтактный разъем (коричневый), подключение реле вентилятора радиатора, 2-я ступень
К. Многоконтактный разъем (бесцветный), подключение блока управления сигнализации уровня охлаждающей жидкости
L. Многоконтактный разъем (серый), подключение звукового сигнала двойного тона .
M. свободен
N. Одиночный разъем
Р. Одиночный разъем — клемма 30
R. свободен
Расположение релейных колодок на плате реле на автомобилях выпуска с 11.83
| № колодки реле | Наименование реле | Надпись на реле (произв. номер) | Примечание |
| 1. | - | - | свободна |
| 2. | - | - | свободна |
| 3. | Блок управления индикации уровня охлаждающей жидкости | 43 | |
| 4. | - | - | свободна |
| 5. | Реле вентилятора радиатора | 24 | |
| 6. | Реле звукового сигнала двойного тона | 53 | |
| 7. | Реле противотуманных фар | 15 | |
| 8. | Разгрузочное реле (контакт X) | 17 | |
| 10. | Реле автоматики интервального режима работы стеклоочистителя, омывателя | 19 | |
| 11. | Реле очистителя, омывателя заднего стекла 20 | - | |
| 12. | Реле аварийной сигнализации, реле маячка при эксплуатации прицепа | 21 | |
| 22 | - | - | |
| 13. | Реле фароочистителя | 33 | |
| 14. | - | - | свободна |
| 15. | Предохранитель задних туманных фонарей S27/10 A | - | |
| 16. | Предохранитель подсветки приборной доски(58b) S49/10 A | - | свободна |
| 17. | - | - | |
| 18. | - | - | свободна |
| - | Реле обогревателя сидения водителя | 59 |
