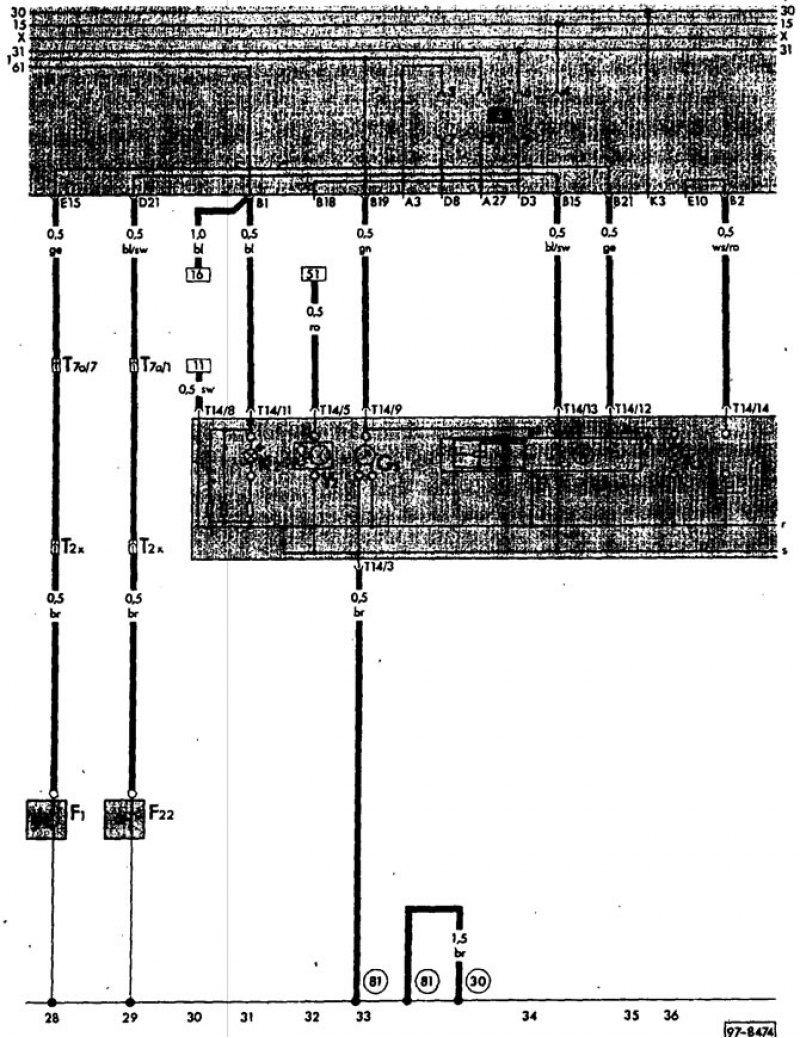

Приборный комплект, визуальный и акустический контроль давления масла (VW Transporter 3 «T3»)

#img2#

F1 - Масляный выключатель давления (1,8 бар)
F2 - Масляный выключатель давления (0,3 бар)
G5 - Тахометр
3114 - Блок контроля давления масла
К2 - Контрольная лампа генератора
К3 - Контрольная давления масла
Т2х - Разъем, 2 контакта, моторный отсек в середине
Т7а - Разъем, 7 контактов, в распределительной коробке — моторный отсек
Т14 - Разъем, 14 контактов, приборный комплект
Y2 - Цифровые часы
(30) - Точка массы, рядом с релейной платой
(81) - Соединение с массой (30), в жгуте проводов приборной доски
