- 1 - Масляный поддон
- 2 - 10 Нм
- 3 - Всасывающий патрубок, при загрязнении очистить сетку
- 4 - 10 Нм
- 5 - Уплотнительное кольцо, заменить
- 6 - Масляный насос, перед установкой проверить наличие обоих центровочных втулок, определяющих взаимное расположение блока балансирных валов и блока цилиндров
- 7 - Приводной вал масляного насоса
- 8 - Стопорное кольцо, должно прилегать к основанию канавки, заменить повреждённое или растянутое кольцо
- 9 - Цилиндрическая шестерня балансирного вала
- 10 - 20 Нм и дотянуть на 90°, заменить
- 11 - Ступица промежуточного зубчатого колеса, заменить
- 12 - 90 Нм и дотянуть на 90°, заменить
- 13 - Упорная шайба промежуточного зубчатого колеса, заменить, учитывать монтажное положение
- 14 - Промежуточное зубчатое колесо, заменить. Для обеспечения правильного бокового зазора в зубчатом зацеплении на новое зубчатое колесо нанесено специальное покрытие, после приработки в зацеплении образуется надлежащий зазор. При установке промежуточного зубчатого колеса надлежащим образом установить упорную шайбу. Монтажное положение: должен быть виден номер детали
- 15 - Упорная шайба промежуточного зубчатого колеса, заменить, учитывать монтажное положение, перед установкой зубчатого колеса при необходимости зафиксировать на корпусе с помощью смазки
- 16 - Ведущая звездочка коленвала, при износе заменить
- 17 - Блок балансирных валов, перед установкой проверить наличие обоих центровочных втулок, определяющих взаимное расположение блока балансирных валов и блока цилиндров
- 18 - М7 = 13 Нм, затем довернуть на 90°; М8 = 20 Нм, затем довернуть на 90°, заменить, соблюдать последовательность затяжки: установка нового блока балансирных валов
- 19 - Маслоприемная трубка
- 20 - 10 Нм
- 21 - 40 Нм
- 22 - 45 Нм
- 23 - 15 Нм, затягивать поэтапно крест-накрест
- 24 - Уплотнительное кольцо, неотъемлемое, закатано в сливную пробку
- 25 - Резьбовая пробка для слива масла - 30 Нм, с уплотнительным кольцом, заменить

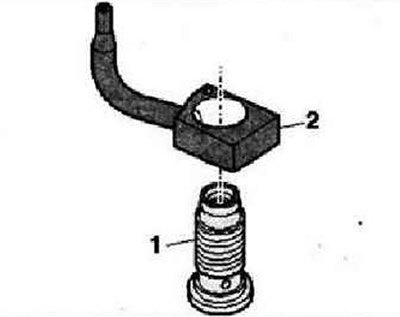

Форсунка охлаждения поршня и редукционный клапан
- 1 - Винт с редукционным клапаном - 27 Нм
- 2 - Форсунка охлаждения поршня
