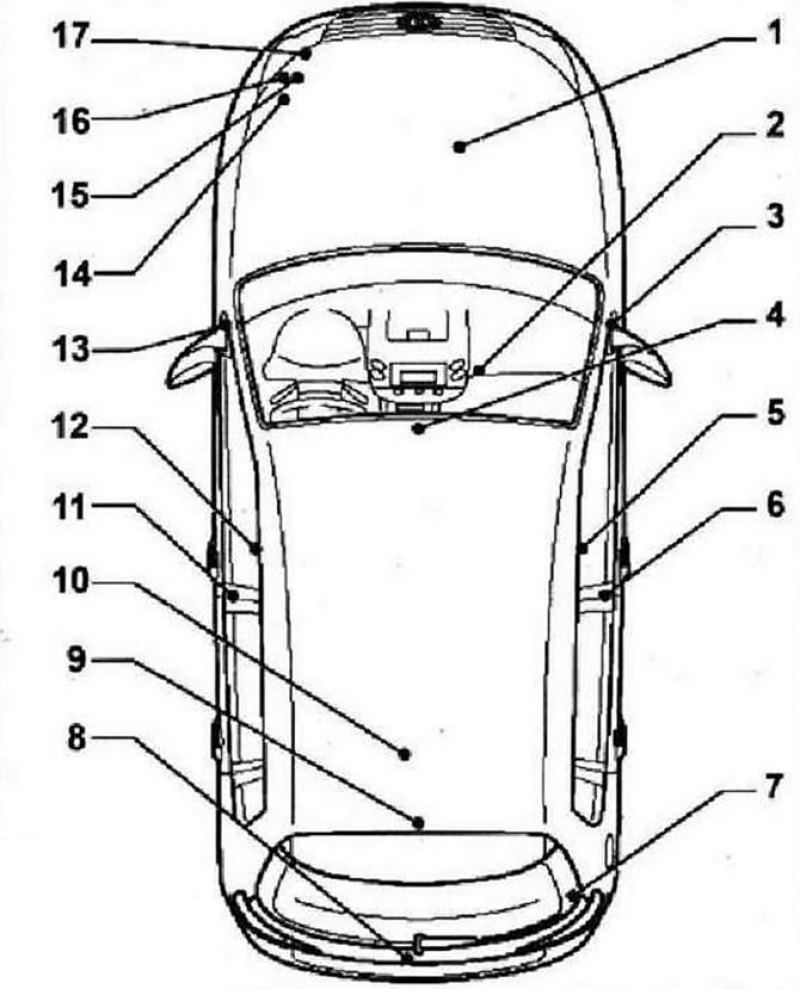

- 1 - Колодка разъёмов на двигателе, -Т8m-, -Т6-, -Т6х-
- 2 - Колодка разъёмов под передней панелью со стороны переднего пассажира, за вещевым ящиком, -Т10k-
- 3 - Разъём, 28-контактный -Т28а-, на стойке А со стороны переднего пассажира
- 4 - Колодка разъёмов на раме крыши спереди по середине, -T6da-, -T16d-, -J245-, -T10da-, -T2f-, -T6ad-, -T6b-, -T8d-, -T3ae-, -T6a-
- 5 - Колодка разъёмов сиденья переднего пассажира, -Т2y-, -Т10e-, -T3l-, -T10b-
- 6 - Разъём, 28-контактный -Т28с-, на стойке В со стороны переднего пассажира
- 7 - Колодка разъёмов сзади справа, -51-, -Т12lb-, -T4f-
- 8 - Колодка разъёмов камеры заднего вида в двери багажного отсека, разъёмы -Т2ха-, -Т2ау-
- 9 - Колодка разъёмов на раме крыши сзади по середине, -Т2хс-, -T2aj-, -T4fm-, -T17L-, -T1h-, -T1j-, -Т1c-, -Т1i-, -T1e-
- 10 - Колодка разъёмов полного привода, разъём -Т6ab-, рядом с датчиком уровня топлива 2 -G169-, на стойке В со стороны водителя
- 11 - Разъём, 28-контактный -Т28b-, на стойке В со стороны водителя
- 12 - Колодка разъёмов сиденья водителя, -T10a-, -T3k-, -T2q-
- 13 - Разъём, 28-контактный -Т28-, на стойке А со стороны водителя
- 14 - Колодка разъёмов двигателя, разъём -Т14а-, спереди слева в моторном отсеке
- 15 - Колодка разъёмов генератора, разъём -Т8-, спереди слева в моторном отсеке
- 16 - Колодка разъёмов рулевого управления, разъём -T6z-, спереди слева в моторном отсеке
- 17 - Колодка разъёмов переднего бампера, -T8jf-
Колодка разъёмов на двигателе
- 1 - Разъём, 8-контактный -Т8m-
- 2 - Разъём, 6-контактный -Т6-, Т8m- и -Т6- устанавливаются только на а/м с двигателями CAWA, CAWB, ССТА
- 3 - Разъём, 6-контактный -Т6х- на блоке дроссельной заслонки -J338-, только на а/м с двигателями CAWA, CAWB, ССТА
Колодка разъёмов переднего бампера
- 1 - Разъём. 6-контактный -T8jf-
Колодка разъёмов на раме крыши спереди по середине
- 1 - Разъём, 6-контактный -T6da-
- 2 - Разъём, 16-контактныЙ -Т16d-
- 3 - Блок управления сдвижного люка -J245-
- 4 - Разъём, 10-контактный -Т10da-
- 5 - Разъём, 2-контактный -Т21-
- 6 - Разъём, 6-контактный -T6ad-
- 7 - Разъём, 6-контактный -Т6b-
- 8 - Разъём, 8-контактный -T8d-
- 9 - Разъём, 3-контактный -Т3ae-
- 10 - Разъём, 6-контактный -Т6а-
Колодка разъёмов сиденья водителя
- 1 - Разъём, 10-контактный, -Т10е-
- 2 - Разъём, 3-контактный -Т3k-
- 3 - Разъём, 2-контактный -T2q-, только в а/м для европейского рынка
- 4 - Разъём, 2-контактный -T2qx-, только в а/м для американского рынка
Колодка разъёмов сиденья переднего пассажира
- 1 - Разъём, 2-контактный -Т2y-
- 2 - Разъём, 10-контактный, -Т10е-, только в а/м для американского рынка
- 3 - Разъём, 3-контактный -T3I-
- 4 - Разъём, 10-контактный -Т10b-
Колодка разъёмов на раме крыши сзади по середине
- 1 - Разъём, 2-контактный -T2хс-
- 2 - Разъём, 2-контактный -T2aj-
- 3 - Разъём, 4-контактный -T4fm-
- 4 - Разъём, 17-контактный Т17L-
- 5 - Разъём, 1-контактный -Т1h-
- 6 - Разъём, 1-контактный -T1j-
- 7 - Разъём, 1-контакгный -Т1с-
- 8 - Разъём, 1-контактный -Т1i-
- 9 - Разъём, 1 -контактный -Т1е-
Колодка разъёмов под передней панель» со стороны переднего пассажира, за вещевым ящиком
- 1 - Разъём, 6-контактный -T6rd-
- 2 - Разъём, 18-контактный -Т18-
- 3 - Разъём, 8-контактный -T8h-
- 4 - Разъём, 6-контактный -Т6-
- 5 - Разъём, 18-контактный -T18zv-
- 6 - Центральный блок управления систем комфорта -J393-
- 7 - Выключатель освещения вещевого ящика -E26-
- 8 - Разъём, 10-контактный, -Т10k-
Колодка разъёмов сзади справа
- 1 - Точка соединения с массой в багажном отсеке справа -51-
- 2 - Разъём, 12-контактный -Т121b-. Колодка разъёмов устанавливается только в а/м с автоматическим парковочным ассистентом, рядом с задними датчиками парковочного ассистента, разъём -Т12а- находится на блоке управления парковочного ассистента
- 3 - Разъем, 4-контактный -Т4f-
