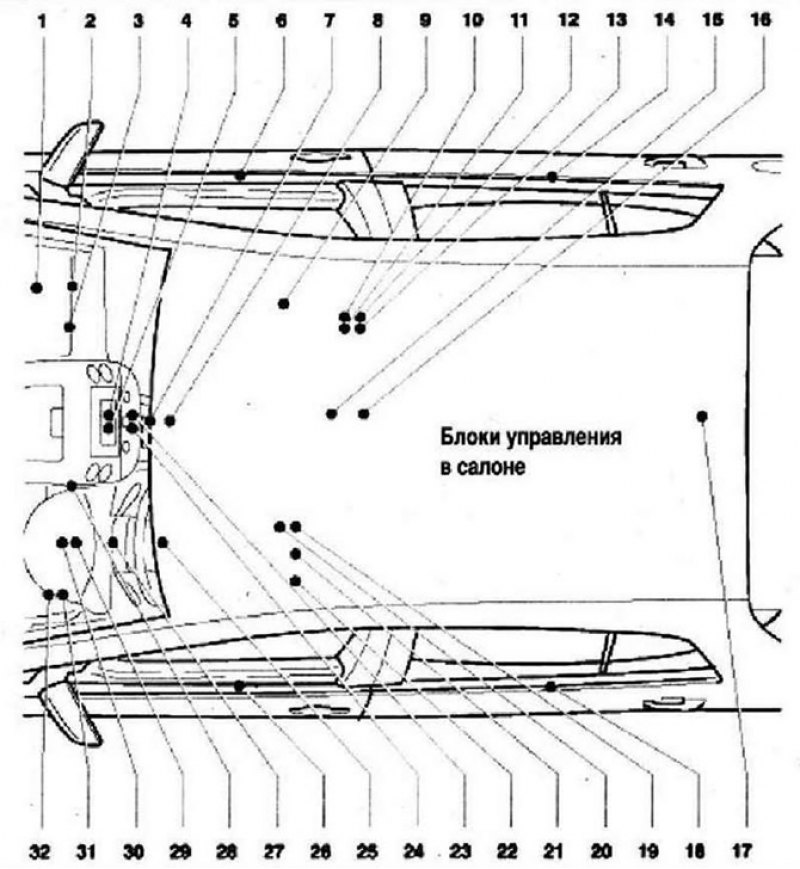

Блоки управления в салоне (Volkswagen Tiguan 1 «5N»)

1 - Блок управления приточного вентилятора -J126-, под передней панелью справа, за вещевым ящиком
2 - Блок управления адаптивного освещения и корректора фар -J745-, под передней панелью справа, за вещевым ящиком
3 - Центральный блок управления систем комфорта -J393-
4 - Магнитола -R-, в центральной консоли
5 - Блок управления с дисплеем радионавигационной системы -J503-, в центральной консоли
6 - Блок управления двери переднего пассажира -J387-
7 - Блок управления подушек безопасности -J234-
8 - Блок управления сдвижного люка -J245-
9 - Блок управления распознавания занятости сиденья -J706-
10 - ТВ-тюнер -R78-
11 - Приемо-передающее устройство телефона -R36-
12 - Блок управления электроники управления мобильного телефона -J412-
13 - Цифровой спутниковый радиотюнер -R190-
14 - Блок управления задней правой двери -J389-, на внутренней части задней правой двери
15 - Блок управления мультимедийной системы -J650-, под передним центральным подлокотником
16 - Блок управления электромеханического стояночного тормоза -J540-
17 - Блок управления шторки люка -J394-
18 - Блок управления задней левой двери -J388-
19 - Усилитель -R12-
20 - Усилитель цифровой аудиосистемы -R184-
21 - Блок управления для регулировки положения сиденья и рулевой колонки с функцией памяти -J136-
22 - Блок управления обогрева передних сидений -J774-
23 - Блок управления Climatronic -J255-, в панели управления и индикации Climatronic
24 - Блок управления климатической установки -J301-, в панели управления и индикации климатической установки
25 - Блок управления многофункционального рулевого колеса -J453-, в многофункциональном рулевом колесе
26 - Блок управления двери водителя -J386-
27 - Блок управления рулевой колонки -J527-
28 - Диагностический интерфейс шин данных -J533-
29 - Блок управления в комбинации приборов -J285-, в комбинации приборов
30 - Блок управления иммобилайзера -J362-, в комбинации приборов -К-
31 - Блок управления автоматического парковочного ассистента -J791-
32 - Блок управления бортовой сети -J519-

Место установки

1 - Разъём, 6-контактный -T6rd-
2 - Разъём, 18-контактный -Т18-
3 - Разъём, 8-контактный -T8h-
4 - Разъём, 6-контактный -Т6-
5 - Разъём, 18-контактный -T18zv-
6 - Центральный блок управления систем комфорта -J393-
7 - Выключатель освещения вещевого ящика -Е26-
8 - Разъём, 10-контактный, -T10k-

Место установки

Диагностический интерфейс шин данных -J533-, В пространстве для ног водителя, рядом с центральной консолью -стрелка-.

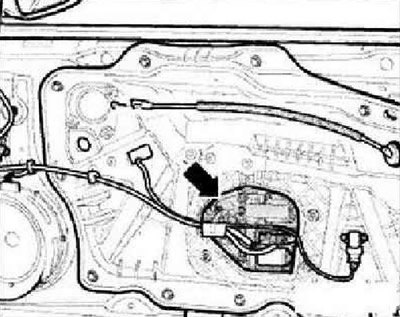

Место установки

Блок управления двери переднего пассажира -J387-, в двери -стрелка-

Место установки

1 - Блок управления сдвижного люка -J245-
2 - Блок управления шторки люка -J394-

Месторасположение

А - Блок управления двери переднего пассажира -J387-

Расположение разъёмов

В - Разъём, 32-контактный -Т32b-
С - Разъём, 16-контактный -T16g-
D - Разъём, 20-контактный -T20b-

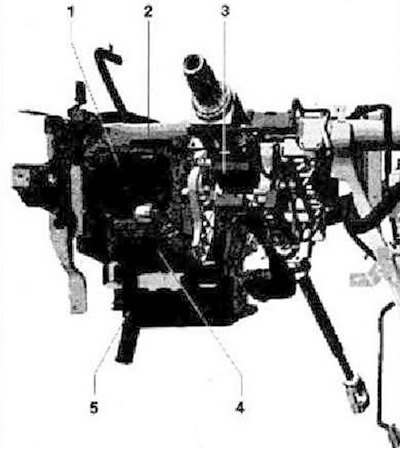

Место установки

1 - Блок управления подушек безопасности -J234-
2 - ТВ-тюнер -R7B-
2 - Приемо-передающее устройство телефона -R36-
2 - Блок управления электроники управления мобильного телефона -3412
2 - Цифровой спутниковый радиотюнер -R190-
3 - Блок управления электромеханического стояночного тормоза -J540-
4 - Усилитель -R12-
4 - Усилитель цифровой аудиосистемы -R184-

Место установки

1 - Блок управления распознавания занятости сиденья -J706-

Место установки

1 - Блок управления обогрева передних сидений -3774-
2 - Блок управления для регулировки положения сиденья и рулевой колонки с функцией памяти -J136-

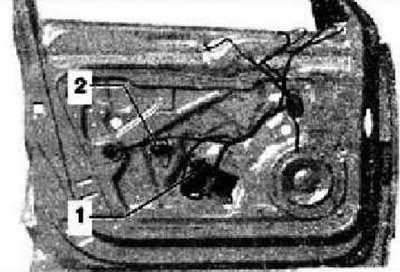

Место установки

1 - Блок управления двери водителя -J386-
2 - Датчик удара боковой подушки безопасности водителя -G179-

Место установки

1 - Блок управления задней левой двери -J338-

Расположение разъемов

А - Блок управления двери водителя -J386-
В - Разъём, 32-контактный -Т32а-
С - Разъём, 16-контактный -Т16а-
D - Разъём, 20-контактный -Т20а-

Расположение разъемов

А - Блок управления двери переднего пассажира -J387-
B - Разъём, 32-контактный -Т32b-
С - Разъём, 16-контактный -Т16g-
D - Разъём, 20-контактный -Т20b-

Место установки

3 - Цифровой спутниковый радиотюнер -R190-
1 - Разъём, 8-контактный -Т8u-
2 - Разъём, 8-контактный -T8t-
4 - Разъём, 1 -контактный -T1sa-

Расположение разъемов

1 - Разъём, 24-контактный -Т24-
2 - Усилитель -R12-
3 - Разъём, 24-контактный -Т24-

Место установки

1 - Блок управления автоматического парковочного ассистента -J791-
2 - Предупреждающий зуммер парковочного ассистента, передний -Н22-
3 - Блок управления рулевой колонки -J527-
4 - Блок управления бортовой сети -J519-
5 - Блок предохранителей С -SC-

Расположение разъемов

1 - Блок управления автоматического парковочного ассистента -J791-
2 - Разъём, 16-контактный -Т16r-
3 - Разъём, 12-контактный -T12ta-
4 - Разъём, 12-контактный -Т121а-

Расположение разъемов

А = блок управления рулевой колонки
В = гнездо разъёма системы подушек безопасности

1 - Подушка безопасности 1 -
2 - Подушка безопасности 1 +
3 - Подушка безопасности 2 +
4 - Подушка безопасности 2 -

С = гнездо разъёма указателей поворота и круиз-контроля

1 - Электропитание круиз-контроля, кл. 15
2 - Круиз-контроль выкл.
3 - Reset (+), Set (•)
4 - Круиз-контроль вкл/выкл
5 - Масса круиз-контроля
6 - Подсветка клавиш круиз-контроля, кл. 58
7 - Световой сигнал (мигание фарами)
8 - Дальний свет
9 - Указатели поворота
10 - Масса указателей поворота

D = разъём, 20-контактный, -T20d- на жгуте проводов

1 - Не используется
2 - Не используется
3 - Не используется
4 - Не используется
5 - Не используется
6 - Не используется
7 - Не используется
8 - Не используется
9 - Не используется
10 - Не используется
11 - Диагностический интерфейс шин данных, шина CAN-привод, Low
12 - Диагностический интерфейс шин данных, шина CAN-привод, High
13 - GRA-Schalter ein/aus
14 - Диагностический интерфейс шин данных, шина CAN-комфорт, High
15 - Диагностический интерфейс шин данных, шина CAN-комфорт, Low
16 - Многофункциональный переключатель, Tiptronik
17 - Клемма 15
18 - Клемма 50
19 - Клемма 30
20 - Клемма 31

Е = разъём, 4-контактный, -Т4k- на жгуте проводов

1 - Подушка безопасности 1 -
2 - Подушка безопасности 1 +
3 - Не используется
4 - Не используется

F = гнездо разъёма выключателя стартера/зажигания и устройства блокировки ключа в замке зажигания

1 - Не используется
2 - Не используется
3 - Блокировка ключа в замке зажигания вкл., клемма 30
4 - Масса устройства блокировки ключа в замке зажигания
5 - Нв используется
6 - Не используется
7 - Выход, выключатель стартера/зажигания, клемма 50
8 - Выключатель стартера/зажигания, клемма 30
9 - Выход, выключатель стартера/зажигания, клемма S
10 - Выход, выключатель стартера/зажигания, клемма X
11 - Выход, выключатель стартера/зажигания, клемма Р
12 - Выход, выключатель стартера/зажигания, клемма 15

G = гнездо разъёма стеклоочистителей, потенциометра интервала работы стеклоочистителей и многофункционального дисплея

1 - Сигнал переключателя стеклоочистителей
2 - Масса стеклоочистителей
3 - Сигнал очисти теля,Смывателя заднего стекла
4 - Не используется
5 - Сигнал многофункционального дисплея
6 - Масса многофункционального дисплея, потенциометр интервала работы стеклоочистителей
7 - Сигнал интервала работы стеклоочистителей
8 - Не используется

Н = гнездо разъёма датчикугла поворота рулевого колеса

1 - Световой затвор 5
2 - Световой затвор 3
3 - Световой затвор 1
4 - Электропитание 12 В
5 - Электропитание 5 В
6 - Световой затвор 6
7 - Световой затвор 4
8 - Световой затвор 2
9 - Масса
10 - Световой затвор 7

I = гнездо разъёма спирального кабеля -Т10х-

1 - Не используется
2 - Не используется
3 - Подушка безопасности 1 +
4 - Подушка безопасности 1 -
5 - Подушка безопасности 2 +
6 - Подушка безопасности 2 -
7 - Масса спирального кабеля, многофункционального рулевого колеса и звукового сигнала
8 - Сигнал GRA Выкл, звуковой сигнал
9 - Шина LIN или датчик температуры обогрева рулевого колеса
10 - Электропитание клеммы 15 многофункционального рулевого колеса

Расположение разъемов

А = разъём, 11-контактный:

1 - Клемма 30
2 - Лампа ближнего света правой фары / блок управления газоразрядной лампы правой фары
3 - Лампа дальнего света правой фары (кроме а/м с ксеноновыми фарами)
4 - Лампа правой лротивотуман ной фары
5 - Заслонка ближнего света правой фары (ксеноновые фары)
6 - Лампа переднего правого указателя поворота
7 - Лампа переднего левого габаритного огня
8 - Лампа левого габаритного огня 2
9 - Масса
10 - Блок управления топливного насоса
11 - Роле электропитания, кл. 50

В = разъём, 12-контактный

1 - Лампа правого фонаря заднего хода, злектрохромное внутреннее зеркало
2 - Не используется
3 - Не используется
4 - Лампа левого противотуманного фонаря
5 - Лампа правых стоп-сигнала и габаритного огня
6 - Не используется
7 - Лампа подсветки пространства для ног спереди слева, лампа подсветки пространства для ног спереди справа
8 - Не используется
9 - Лампа правого заднего габаритного огня/стоп-сигнала
10 - Лампа заднего правого указателя поворота
11 - Левый плафон освещения салона, правый плафон освещения салона, лампа подсветки клавиши
12 - Клемма 58d

С = разъём, 12-контактный

1 - Блок управления обогрева передних сидений -J774-, отключение обогрева сидений
2 - Лампа левых стоп-сигнала и габаритного огня
3 - Не используется
4 - Не используется
5 - Не используется
6 - Не используется
7 - Не используется
8 - Освещение номерного знака
9 - Лампа верхнего стоп-сигнала
10 - Лампа левого заднего габаритного огня/стоп-сигнала
11 - Лампа заднего левого указателя поворота
12 - Лампа левого фонаря заднего хода

D = разъём, 11-контактный

1 - Клемма 30
2 - Лампа левой противотуманной фары
3 - Лампа левой фары дальнего света
4 - Лампа левой фары ближнего света
5 - Масса
6 - Заслонка ближнего света левой фары
7 - Не используется
8 - Реле системы очистки фар
9 - Лампа правого габаритного огня 2
10 - Лампа правого переднего стояночного огня
11 - Лампа переднего левого указателя поворота

Е = разъём, 16-контактный

1 - Переключатель освещения, клемма 58
2 - Выключатель стоп-сигнала
3 - Не используется
4 - Не используется
5 - Не используется
6 - Выключатель противотуманных фар
7 - Масса (только а/м с МКП для не американских рынков)
7 - Датчик положения педали сцепления (только а/м с МКП для американских рынков)
8 - Переключатель освещения, клемма 56
9 - Не используется
10 - Не используется
11 - Не используется
12 - Не используется
13 - Выключатель задних противотуманных фонарей
14 - Переключатель освещения (ассистент включения ближнего света)
15 - Не используется
16 - Переключатель освещения (освещение для движения в дневное время)
