- 1 - Блок управления топливного насоса -J538-, возле датчика уровня топлива сзади справа
- 2 - Блок управления камеры заднего вида -J772-
- 3 - Устройство приема радиосигнала дополнительного жидкостного отопителя -R149-
- 4 - Блок управления парковочного ассистента -J446-
- 5 - Блок управления распознавания прицепа -J345-
- 6 - Блок управления системы электронного регулирования демпфирования -J250-
- 7 - Датчик магнитного поля для компаса -G197-
- 8 - Блок управления полного привода -J492-
Место установки
- 1 - Датчик удара задней боковой подушки безопасности со стороны ПП -G257-
- 2 - Блок управления камеры заднего вида -J772-
- 3 - Устройство приема радиосигнала дополнительного жидкостного отопителя -R149-
- 4 - Блок управления парковочного ассистента -J446-
Место установки
- 1 - Датчик уровня топлива 2 -G169-
- 2 - Блок управления полного привода -J492-

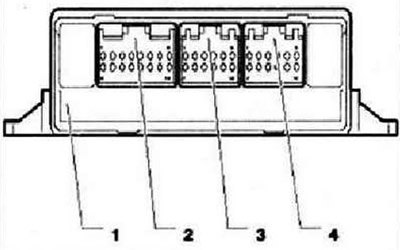

Расположение разъемов
- 1 - Блок управления парковочного ассистента -J446-
Разъём
- 2 - Разъём, 16-контактный -T16h-
- 3 - Не используется
- 4 - Разъём, 12-контактный -1121-

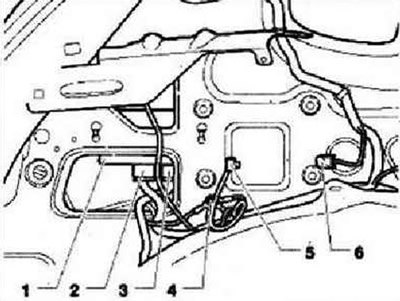

Место установки
- 1 - Блок управления распознавания прицепа -J345-
- 2 - Разъём, 12-контактный -T12h-
- 3 - Разъём, 16-контактный -Т6i-
- 4 - Точка соединения с массой на левой стойке С -61-
- 5 - Разъём, 2-контактный -T2fr-
- 6 - Разъём, 2-контактный -T2U-
Место установки
- 1 - Разъём, 47-контактный -Т47с-
- 2 - Разъём, 2-контактный -T2fr-
- 3 - Точка соединения с массой на левой стойке С -61-
- 4 - Блок управления системы электронного регулирования демпфирования -J250-
- 5 - Разъём, 2-контактный -T2U-
- 6 - Разъём, 3-контактный -T3s-
- 7 - Разъём, 2-контактный -T2ts-

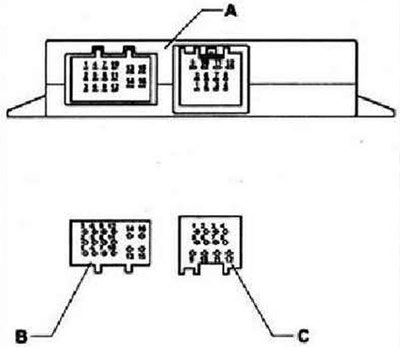

Расположение разъемов
- А - Блок управления распознавания прицепа
- В - Разъём, 16-контактный -T16i-
- С - Разъём, 12-контактный -T12h-
Место установки
- 1 - Датчик магнитного поля для компаса -G197-
- 2 - Разъем, 17-контактный -T17L-
- 3 - Разъём, 1-контактный -T1h-
