- 1 - Модуль правой фары -J668-, на правой ксеноновой фаре
- 2 - Блок управления газоразрядной лампы правой фары -J344-, на правой ксеноновой фаре
- 3 - Блок управления дополнительного отопителя -J364-
- 4 - Блок управления усилителя рулевого управления -J500-
- 5 - Блок управления двигателя -J623-
- 6 - Блок управления электродвигателя стеклоочистителей -J400-, слева под кожухом водоотводящего короба
- 7 - Блок управления АКП -J217-
- 8 - Блок управления ABS -J104-
- 9 - Блок управления свечей накаливания -J179-, рядом с аккумулятором
- 10 - Блок управления вентилятора радиатора -J293-, на вентиляторе радиатора
- 11 - Блок управления газоразрядной лампы левой фары -J343-, на левой ксеноновой фаре
- 12 - Модуль левой фары -J667-, на левой ксеноновой фаре

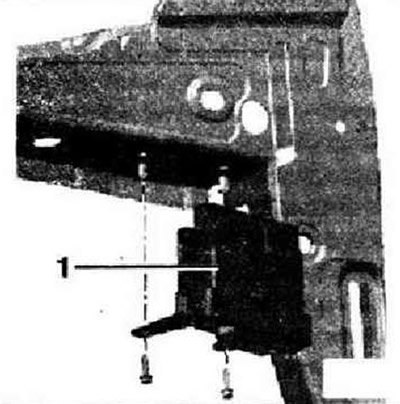

Место установки
- 1 - Блок управления дополнительного отопителя -J364-

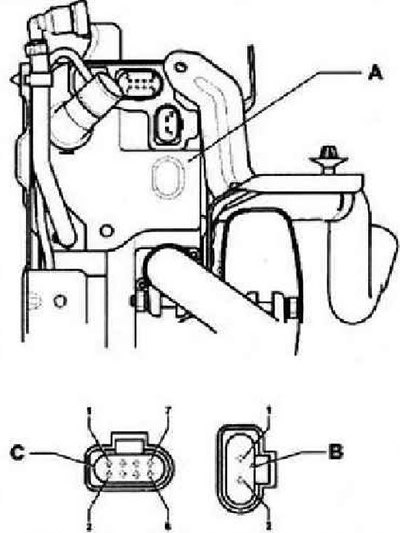

Расположение разъемов
- А - Блок управления дополнительного отопителя -J364-
- Б - Разъём, 2-контактный -Т2k-
- С - Разъём, 8-контактный -T8f-
Место установки
- 1 - Блок управления ABS -J104-
Место установки
- 1 - блок управления двигателя -J623-

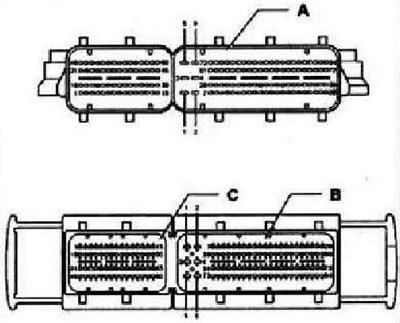

Части 154-контактного разъёма
- А - Блок управления двигателя -J623-
- В - Разъём, 94-контактный -Т94-
- С - Разъём, 60-контактный -Т60-
Место установки
- 1 - Блок управления усилителя рулевого управления -J500-
- 2 - Разъём, 3-контактный -Tyc-
- 3 - Разъём, 2-контактный -Т2a-
- 4 - Разъём, 6-контактный -T6g-
Место установки
- 1 - Блок управления АКП -J217-
