Монтажное положение промежуточного кольца синхронизатора 2-й передачи

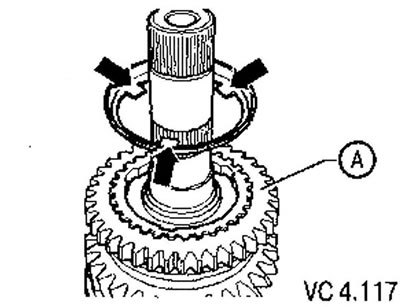

Устанавливается выступами (стрелки) к шестерне 1-й передачи (А).
Монтажное положение внутреннего кольца синхронизатора (А) 2-й передачи

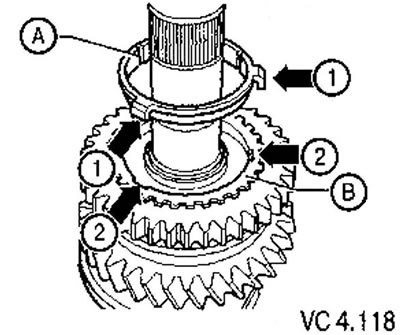

Выступы (стрелки 1) входят в пазы (стрелки 2) блокирующего (наружного) кольца (В).
Монтажное положение свободно вращающейся на валу шестерни 2-й передачи

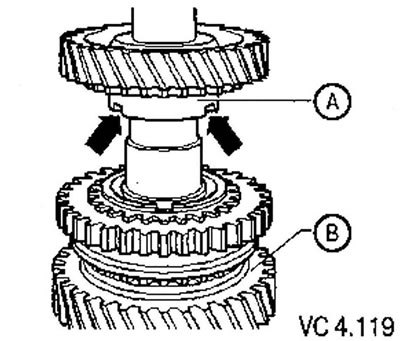

Устанавливается большим буртиком (А) к шестерне 1-й передачи (В). Выступы промежуточного кольца синхронизатора должны войти в пазы буртика(стрелки).
Проверка износа блокирующих колец синхронизатора 3-й и 4-й передач

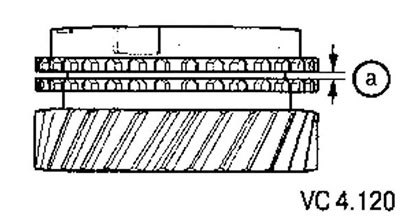

Установить блокирующее кольцо на конусную часть шестерни и измерить с помощью щупа зазор «а».
| Зазор «а» | При установке новой детали | Предельно допустимая величина |
| 1-я передача | 1,0-1,7 мм | 0,5 мм |
| 3-я передача | 1,0-1,7 мм | |
| 4-я передача | 1,0-1,7 мм |
