1. Снимите синхронизатор с вторичного вала (см. «Ремонт вторичного вала коробки передач»).

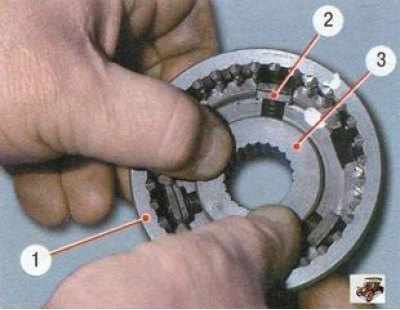

2. Перед разборкой синхронизатора промаркируйте положение муфты 3 относительно ступицы 1. Разберите аккуратно синхронизатор коробки передач, сняв муфту со ступицы. Следите за тем, чтобы подпружиненные сухари 2 с шариками не разлетелись в разные стороны.
3. Осмотрите детали синхронизатора. Сколы и забоины на шлицах ступицы и муфты недопустимы (особенно обратите внимание на торцы зубьев муфты). Недопустимы повреждения или следы заедания на сухарях, шариках и пружинах. Замените дефектные детали или синхронизатор коробки передач в сборе.
4. Установите муфту на ступицу в соответствии с ранее сделанными метками.
 |
 |

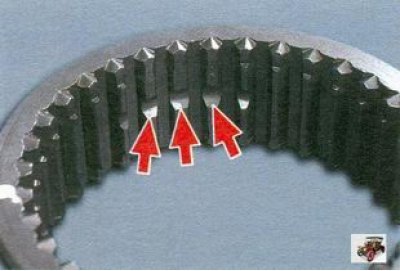

5. Три большие проточки на шлицах муфты синхронизатора должны совпасть с пазами ступицы под фиксаторы (с отверстиями).
6. Смажьте пружину фиксатора смазкой Литол-24 и вставьте ее в отверстие в пазу ступицы.

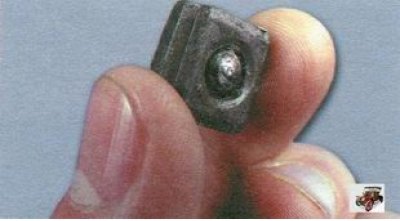

7. Смажьте сухарь смазкой Литол-24 и вставьте в его отверстие шарик.
8. Сжимая пружину, вставьте сухарь с шариком в паз ступицы. Проточки а на сухаре должны быть наружу, сферическая (большая) поверхность b - обращена к муфте синхронизатора.

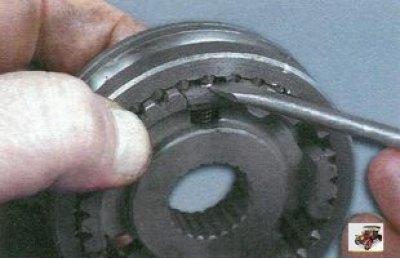

9. Протолкните сухарь так, чтобы шарик попал в проточки на шлицах муфты синхронизатора.
10. Поправьте отверткой пружину так, чтобы она попала в отверстие сухаря. Аналогичным образом установите остальные фиксаторы.
