Перечень деталей и узлов топливного бака с технологическими замечаниями по ремонту к рисунку VC3.063:
1. Соединение с массой:
- проверить надежность крепления.
2. Винты крепления горловины: 2 Нм.
3. Фиксатор.
4. Пробка заливной горловины.
5. Резиновый чехол.
6. Топливный бак.
7. Винт крепления хомута: 20 Нм и довернуть на 1 /4 оборота (90°).
8. Хомут.
9. Уплотнительное кольцо:
- при установке смочить топливом.
10. Модуль подачи топлива с датчиком уровня топлива.
11. Напорная магистраль к топливному фильтру:
- закреплена на топливном баке зажимами;
- цвет: черный;
- для отделения от фланца нажать на фиксатор соединения.
12. Обратная магистраль от топливного радиатора:
- цвет: синий либо с синей меткой;
- закреплена на топливном баке зажимами;
- для отделения от фланца нажать на фиксатор соединения.

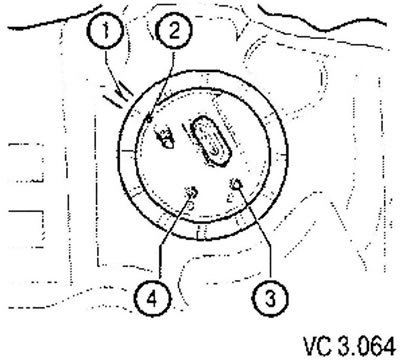

Монтажное положение фланца модуля подачи топлива
(Материал заимствован у портала Autoinstruction.ru)
Метка на фланце (2) должна совпадать с меткой на топливном баке (1).
Черная напорная топливная магистраль (4) подсоединяется к штуцеру с маркировкой V.
Синяя (или с синей маркировкой) обратная топливная магистраль (3) подсоединяется к штуцеру с маркировкой R.
