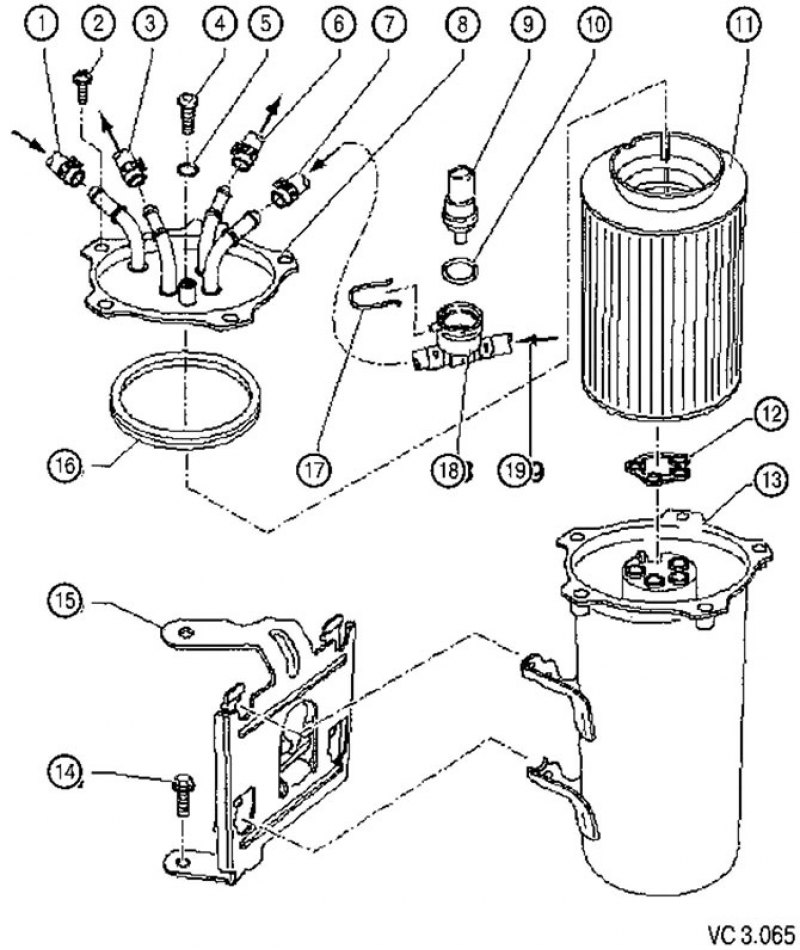

Перечень деталей и узлов топливного фильтра с технологическими замечаниями по ремонту к рисунку VC3.065:
1. Напорная магистраль от топливного бака:
- цвет: белый или с белой меткой.
2. Винт: 8 Нм.
3. Обратная магистраль к топливному радиатору:
- цвет синий либо с синей меткой.
4. Резьбовая пробка для удаления конденсата (воды):
- выкрутить и откачать примерно 100 куб. см жидкости с помощью ручного вакуумного насоса.
5. Уплотнительное кольцо:
- при сборке заменить новым.
6. Напорная магистраль к сдвоенному насосу:
- помечена белой маркировкой.
7. Обратная магистраль от сдвоенного насоса:
- помечена синей меткой.
8. Верхняя часть топливного фильтра.
9. Датчик температуры топлива (G81).
10. Уплотнительное кольцо:
- при сборке заменить новым.
11. Фильтрующий элемент.
12. Уплотнительное кольцо:
- при сборке заменить новым.
13. Нижняя часть топливного фильтра.
14. Винт крепления кронштейна: 8 Нм.
15. Кронштейн.
16. Уплотнительное кольцо:
- при сборке заменить новым.
17. Фиксирующая скоба.
18. Соединительный штуцер для датчика температуры топлива (G81).
19. От сдвоенного насоса.

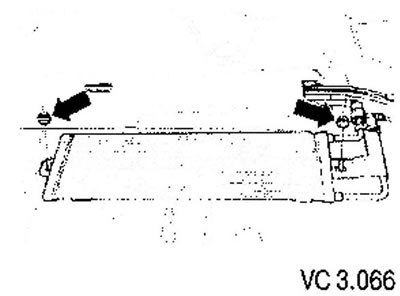

Топливный радиатор
Источник статьи доступен на портале [autoinstruction.ru]
Гайки крепления топливного радиатора затягивать моментом 1S Нм.
