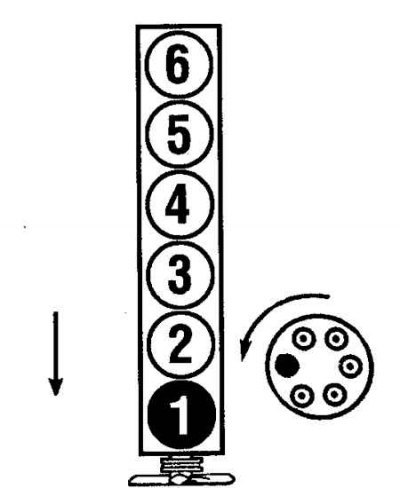

Порядок нумерации цилиндров и направление вращения распределителя двигателей FZ-FE 1
Темным кружком отмечен вывод 1-го цилиндра распределителя зажигания.
| Рабочий объем | 4,5 л |
| Нумерация цилиндров | 1–2–3–4–5–6 |
| Порядок работы | 1–5–3–6–2–4 |
| Распредвал (размеры и зазоры в мм): | |
| Диаметр опорных шеек | 26,959 – 26,975 |
| Зазоры в опорных шейках: | |
| – стандартный | 0,025 – 0,062 |
| – предельный | 0,1 |
| Овальность | не более 0,06 |
| Размер кулачков: | |
| – стандартный | 50,61 – 50,71 |
| – предельный | 50,51 |
| Осевой люфт: | |
| – стандартный | 0,030 – 0,080 |
| – предельный | 0,10 |
| Зазор в зацеплении шестерен распредвалов: | |
| – стандартный | 0,020 – 0,200 |
| – предельный | 0,30 |
| Длина пружины клапана в свободном состоянии | 18,2 – 18,8 |
| Масляный насос: | |
| – зазор между ведомым ротором и корпусом | 0,100 – 0,175 (предельный 0,30) |
| • стандартный | 0,100 – 0,170 |
| • предельный | 0,30 |
| – зазор в зацеплении роторов: | |
| • стандартный | 0,030 – 0,160 |
| • предельный | 0,25 |
| – зазор между ротором и крышкой: | |
| • стандартный | 0,030 – 0,090 |
| • предельный | 0,150 |
Моменты затяжки (в Н·м)
| Болты уравнительной камеры воздухозаборника | 18 |
| Болты всасывающего коллектора | 18 |
| Болты выпускного коллектора | 36 |
| Крепление выхлопной трубы к выпускному коллектору | 57 |
| Крепление теплового щитка к выпускному коллектору | 16 |
| Крепление воздушной трубки (PAIR-система): | |
| – болты | 17 |
| – гайки | 18 |
| Болт шкива коленвала | 370 |
| Болты маховика | 75 |
| Болты ведущего диска | 58 |
| Болт впускного патрубка отопителя | 18 |
| Болты ролика натяжителя | 33 |
| Болты головки цилиндров: | |
| – 1-й этап | 36 |
| – 2-й этап | довернуть на угол 90° |
| – 3-й этап | довернуть на угол 90° |
| Болты крепления передней крышки (цепи распредвалов) к головке цилиндров | 18 |
| Болты крепления крышек опорных шеек распредвала | 15 |
| Болт ведомой звездочки распредвала | 68 |
| Болты масляного насоса | 15 |
| Гайки/ болты крепления маслоприемника | 17 |
| Масляная форсунка | 17 |
| Болты поддона 1 (верхнего): | |
| – болт с головкой 14 | 39 |
| – болт с головкой 12 | 17 |
| – болты крепления поддона 1 к передней крышке | 17 |
| Болты поддона 2 (нижнего): | |
| – болт | 6,9 |
| – гайка | 7,8 |
| Болты датчика уровня масла | 4,8 |
| Редукционный клапан | 44 |
| Болты держателя заднего сальника | 18 |
| Гайки и болты передней крышки | 18 |
| Гайки натяжителя цепи | 18 |
