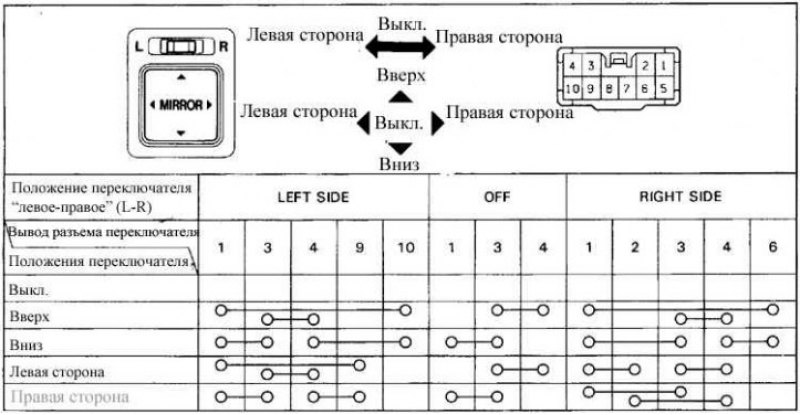

Диаграмма для проверки переключателя боковых зеркал на автомобилях FJ80 и обозначение контактов разъема
Привод зеркала в большинстве моделей осуществляется от 2 электродвигателей вертикального и горизонтального смещения.
Проверка
1. Включите зажигание (двигатель не запускать) и опустите боковые стекла. Селектором, вмонтированным в выключатель, включите нужное зеркало и проверьте работу привода правого и левого зеркал, смещая их вправо и влево, вверх и вниз.
2. Прослушайте работу электродвигателей.
3. Если работа электродвигателей прослушивается, а зеркало не движется, то неисправен механизм привода внутри зеркала. Снимите зеркало и разберите.
4. Если работа электродвигателей не прослушивается и зеркала не движутся, то проверьте предохранитель.
5. Если предохранитель исправен, то достаньте выключатель, не отсоединяя проводов. Включите зажигание и проверьте напряжение на выключателе. Если напряжения нет, то проверьте провода от предохранителя к выключателю. В противном случае проверьте выключатель, для чего выполните следующее.
[Информация доступна на портале: Autoinstruction.ru]
6. Отсоедините разъем и проверьте цепь выключателя по прилагаемой диаграмме. Если контакты не замыкаются указанным образом, то выключатель замените.
7. Присоедините выключатель. Найдите провод от выключателя на массу. Не отсоединяя выключателя замкните перемычкой этот провод на массу. Если зеркало работает нормально с перемычкой, то отремонтируйте "штатное" соединение с массой.
8. Если зеркало не работает, то разберите зеркало и проверьте наличие напряжения на проводах. Включите зажигание и переведите выключатель во все положения, проверяя напряжение. На одном из проводов от выключателя должно быть напряжение в каждом его положении (за исключением положения Off).
9. Если напряжение отсутствует, то проверьте цепь от зеркала до выключателя.
10. Если напряжение есть, то снимите зеркало и проверьте его работу, выполнив подключение через перемычки. Если зеркало не работает, то замените его.
