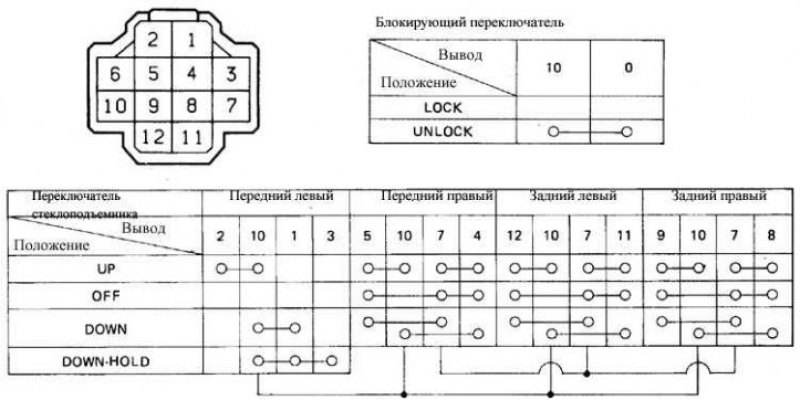

Диаграмма для проверки главного переключателя электропривода стеклоподъемника на автомобилях FJ60, 62 и обозначение контактов разъема
Диаграмма для проверки переключателя электропривода стеклоподъемника всех окон кроме водительского на автомобилях FJ60, 62 и обозначение контактов разъема

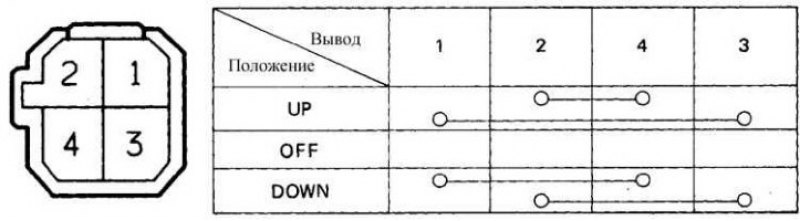

Диаграмма для проверки главного переключателя электропривода стеклоподъемника на автомобилях FJ80 и обозначение контактов разъема

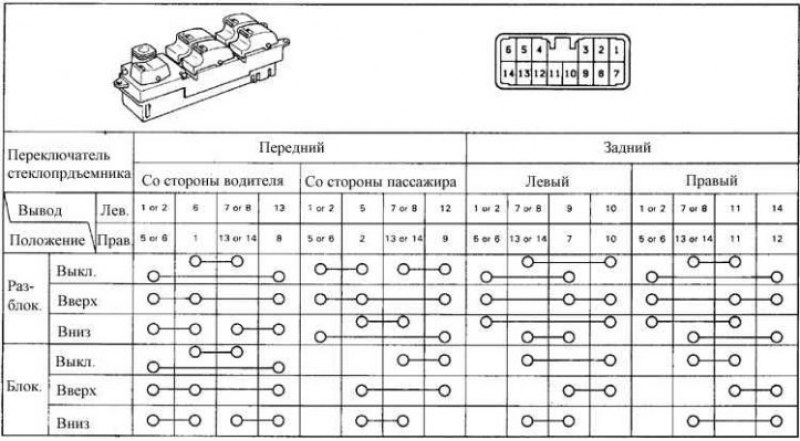

Диаграмма для проверки переключателя электропривода стеклоподъемника всех окон кроме водительского на автомобилях FJ80 и обозначение контактов разъема

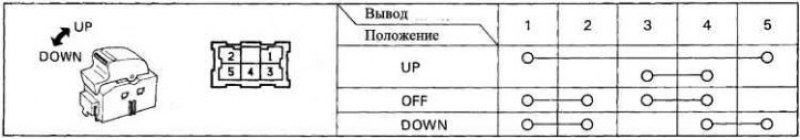

Положения на переключателе (Up – вверх, Off – выкл., Down – вниз).
Замените переключатель, если замыкание контактов не соответствует диаграмме.
Электропривод стеклоподъемника обеспечивает подъем и опускание боковых окон. В его состав входят переключатели, реле, электродвигатели, стеклоподъемник и провода.
Электропривод включается либо главным переключателем на двери водителя, либо дистанционными переключателями на каждой из дверей. Опускание или подъем регулируются положением каждого из переключателей. В каждой двери смонтирован реверсивный электродвигатель.
Цепь электропривода защищена предохранителем и размыкателем. В каждом электродвигателе дополнительно смонтирован индивидуальный размыкатель, чтобы при отказе одного привода не отключались приводы остальных окон.
Электропривод стеклоподъемника работает только при включенном зажигании. На большей части автомобилей предусмотрен блокирующий переключатель, который отключает электроприводы остальных окон кроме водительского (на части автомобилей только задних окон).
Ниже описаны общие процедуры поиска неисправностей, которые можно выполнить самостоятельно. Если неисправность с их помощью устранить невозможно, то обратитесь в автосервис.
Проверка
1. Если не работают стеклоподъемники всех окон, то сперва проверьте предохранитель и размыкатель.
2. Если не работают стеклоподъемники только задних окон, или привод работает только от главного переключателя, то проверьте замыкание контактов блокирующего переключателя. Если контакты не замыкаются, то переключатель замените.
3. Проверьте состояние проводки между переключателями и предохранителем, при необходимости отремонтируйте.
4. Если не работает только один стеклоподъемник, то проверьте главный переключатель и переключатель неработающего окна (кроме водительского).
5. Если стеклоподъемник работает только от одного переключателя, то проверьте замыкание контактов переключателя по прилагаемой схеме. Если результаты проверки отрицательные, то выключатель замените.
6. Если переключатель исправен, то проверьте цепь между переключателем и электродвигателем.

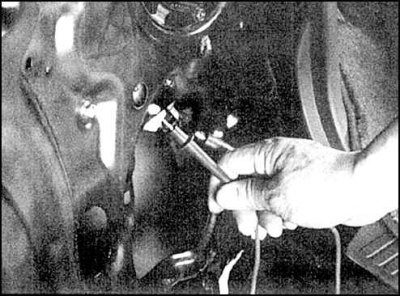

7. Если от обоих переключателей не работает один и тот же стеклоподъемник, то снимите панель, включите стеклоподъемник и проверьте напряжение на переключателе и электродвигателе.
8. Если напряжение на электродвигателе присутствует, то отсоедините стекло от стеклоподъемника и проверьте свободу его перемещения вверх и вниз. Проверьте также свободу перемещения стеклоподъемника. Если повреждения отсутствуют и стекло перемещается свободно, то замените электродвигатель. В противном случае смажьте детали или замените.
9. Если напряжение на электродвигателе отсутствует, то проверьте провода от переключателей до электродвигателей. Если в цепи предусмотрено реле, то проверьте наличие напряжения на реле и соединение его с массой.
10. По окончании проверьте работу стеклоподъемника.
