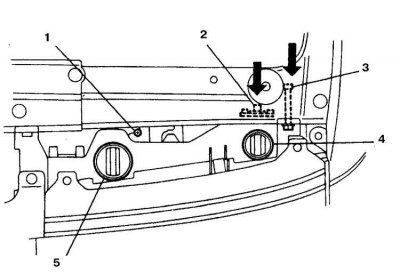

Винты для регулировки пучка галогенной лампы
1. Болт А для горизонтальной регулировки; 2. Болт С для вертикальной регулировки; 3. Болт В для горизонтальной регулировки; 4. Уровень горизонтальной регулировки; 5. Уровень вертикальной регулировки
Разметка экрана для регулировки пучка света фар
1. Линия на расстоянии от пола до центра фар; 2. Область светового пятна; 3. Линия на расстоянии от оси симметрии автомобиля до центра фар; 4. Ось симметрии автомобиля; 5. Расстояние 7,5 м; 6. Передняя плоскость фары
Снятие и установка
1. Отсоедините батарею от массы.
Фары с неразборным оптическим элементом

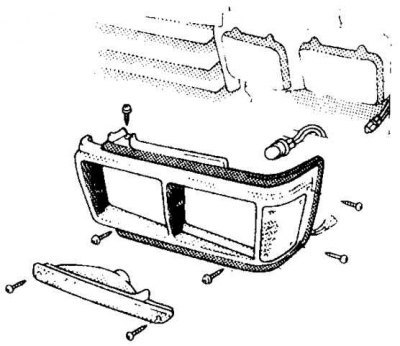

2. Снимите облицовку фары. На автомобилях FJ62 снимите плафон указателя поворота.
3. При снятии фары запрещается вращать подпружиненные винты регулировки пучка.

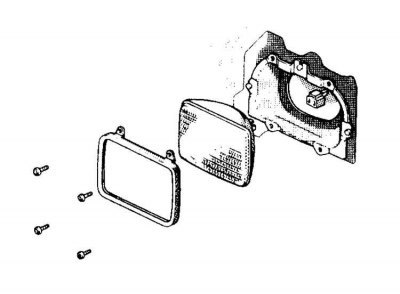

4. Отверните винты крепления рамки и снимите рамку оптического элемента, удерживая фару.

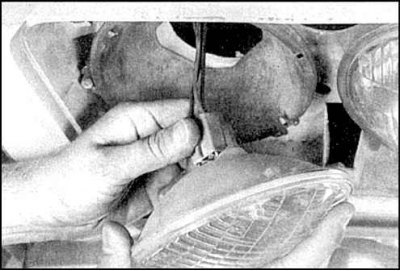

5. Подайте фару наружу и отсоедините разъем. Снимите фару.
6. Присоедините разъем, сориентировав новый элемент так, чтобы отлитые цифры на линзе были обращены вверх.
7. Установите рамку, затяните винты, вставьте пружину.
8. Проверьте регулировку пучка (если регулировочный винт вращался).
Галогенные фары
Внимание! Галогенные лампы газонаполненные, под давлением. Запрещается браться за баллон лампы. Загрязненную лампу протрите чистой салфеткой, смоченной спиртом.
9. Отсоедините разъем с тыльной стороны фары.

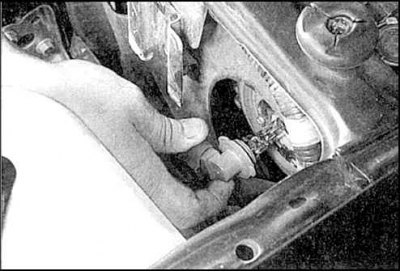

10. Поверните держатель против часовой стрелки и достаньте из корпуса.
11. Потяните лампу и достаньте из держателя. Вставьте новую лампу, не касаясь баллона.
12. Присоедините разъем и проверьте работу фары.
Регулировка
Внимание! Регулировку фар следует проверять каждые 12 месяцев, при замене фары или после ремонта передней части кузова. Следует отметить, что описываемая процедура позволяет лишь приближенно отрегулировать фары, точная регулировка выполняется в автосервисе.

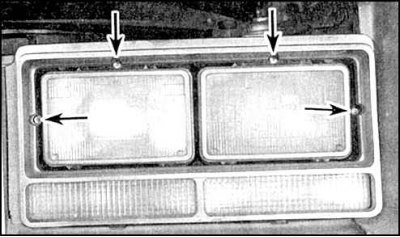

1. На корпусе фары с неразборным оптическим элементом предусмотрены 2 подпружиненных винта для регулировки в вертикальной (сверху) и горизонтальной (сбоку) плоскостях.
2. Регулировка галогенной фары обеспечивается винтами на корпусе (см. рис. Винты для регулировки пучка галогенной лампы). Вращением винтов регулируется центральное положение указателя уровня, расположенного в верхней части фары.
3. Простейший способ регулировки заключается в установке пучка по разметке на экране (стене).
4. Обозначьте лентой перекрестия симметрично оси автомобиля (см. рис. Разметка экрана для регулировки пучка света фар). Для более точной разметки подъедьте к стене на расстояние около 20 см.
5. Установите автомобиль в 7,5 м от стены.
6. Регулировка выполняется при нормальной загрузке автомобиля и полупустом баке. Установите пучок ближнего света фар так, чтобы световое пятно располагалось на 5 см ниже горизонтали и на 5 см правее вертикали. Для подъем пучка вращайте винт по часовой стрелке и наоборот. То же касается регулировки влево-вправо.
7. Включите дальний свет фар и отрегулируйте пучок так, чтобы пятно находилось строго на вертикальной линии, прямо под горизонталью.
Внимание! Точно выставить пучки дальнего и ближнего света таким способом может оказаться невозможным. В этом случае старайтесь точнее отрегулировать ближний свет, с которым приходится ездить чаще и от которого в большей степени зависит безопасность движения.
8. При первой возможности отрегулируйте фары в автосервисе.
