Примечание. На полноприводных автомобилях необходимо предварительно демонтировать приводные валы и сборку переднего дифференциала, – обычно проще снять двигатель.
Снятие
Детали установки поддона картера и масляного насоса
1. Элементы установки поддона картера двигателя и масляного насоса показаны на иллюстрации выше.
2. Снимите двигатель с автомобиля и установите его на подходящий стенд.
3. Снимите щуп измерения уровня двигательного масла.
4. Слейте двигательное масло и снимите масляный фильтр (см. Главу Настройки и текущее обслуживание автомобиля).
5. Отдайте 24 болта и две гайки крепления поддона картера, после чего отделите его от блока двигателя, в случае необходимости аккуратно поддев его маленькой отверткой или шпателем старайтесь не повредить сопрягаемые поверхности.
6. Отдайте 7 болтов и две гайки крепления демпфирующей пластины и снимите ее.
7. Отдайте 18 болтов и две гайки крепления верхней части поддона и снимите ее.
Примечание. Верхняя часть поддона картера крепится болтами разной длины не перепутайте их при установке! По периметру поддона есть несколько приливов, в которые можно упираться рычагом при отделении поддона от блока. Постарайтесь не повредить сопрягаемые поверхности.
8. При необходимости снимите маслозаборник с прокладкой.
Установка
1. Аккуратно соскоблите с сопрягаемых поверхностей поддона и блока все следы герметика и материала старой прокладки. Тщательно протрите сопрягаемые поверхности смоченной в ацетоне ветошью. Прочистите резьбу глухих болтовых отверстий в алюминиевом литье блока.
2. Проверьте фланец штампованной секции поддона на наличие признаков деформации, в случае необходимости произведите соответствующую рихтовку.
3. Проверьте состояние сетчатого фильтра маслозаборника, промойте растворителем маслозаборную трубку, замените уплотнительную прокладку, установите сборку маслозаборника на двигатель и с требуемым усилием затяните крепежные болты.
4. Если снимали, установите на место маслозаборник с новой прокладкой, затягивая болты его крепления с требуемым усилием.
5. Наложите на указанные поверхности валик герметика RTV толщиной 2–3 мм (обратитесь к сопроводительной иллюстрации).

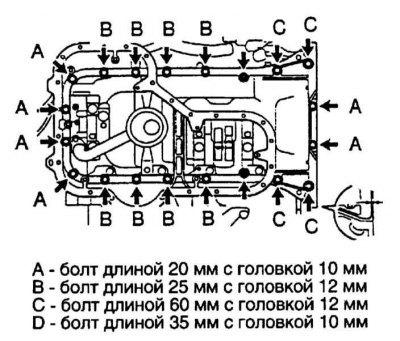

6. Аккуратно прижмите поддон к блоку двигателя и вверните крепежные болты (обратитесь к сопроводительной иллюстрации). Удостоверьтесь, что между задними концами верхней части поддона и блока двигателя имеется зазор не менее 0.2 мм. Двигаясь от центра наружу, в три-четыре приема затяните крепеж с требуемыми усилиями.
7. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Затягивайте крепеж с требуемым усилием. Не забудьте заменить фильтр и долить масло.
8. Запустите двигатель и проверьте поддон на наличие признаков развития утечек. Проверьте также давление масла.
