Внимание! См. предупреждения в начале Раздела Сбрасывание давления в системе питания.

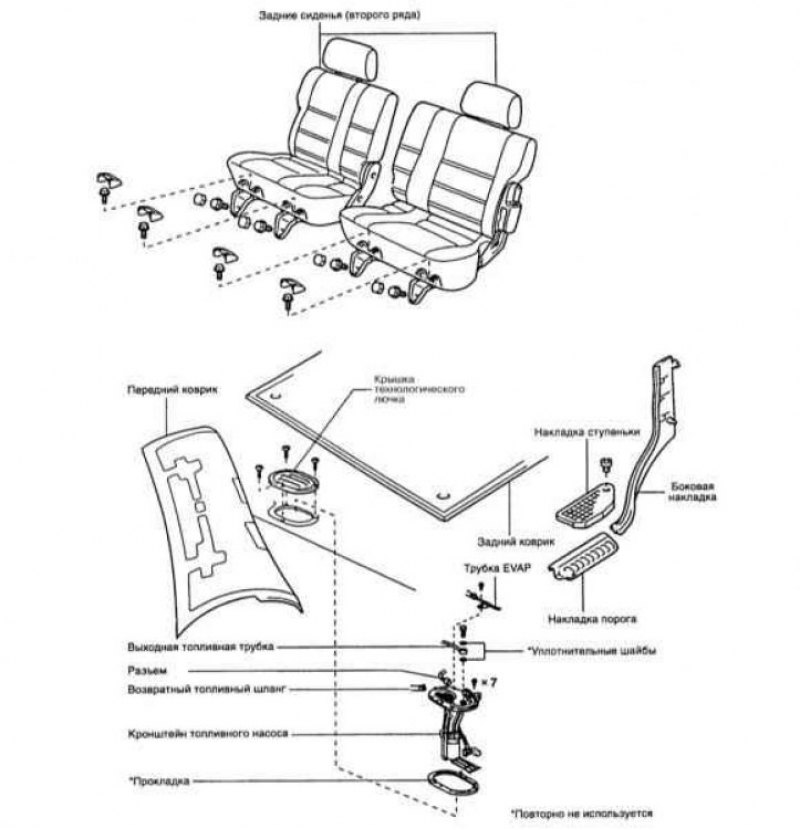

Компоненты, подлежащие снятию для доступа к топливному насосу

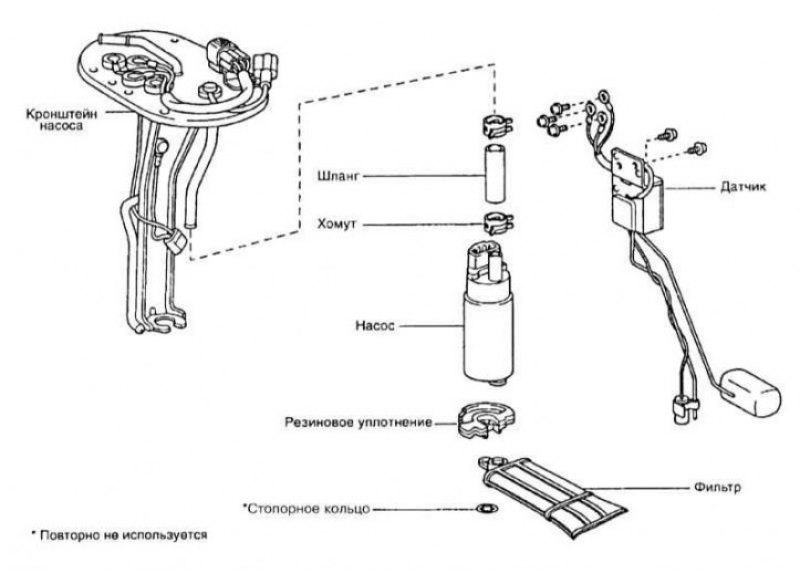

Детали установки сборки топливного насоса/датчика расхода топлива
Снятие
1. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Для доступа к насосу в салоне, под задним ковриком, имеется съемная крышка (обратитесь к иллюстрации выше).
4. Снимите задние сиденья, вывернув их крепежные болты, предварительно сняв с них крышки.
5. Снимите накладку порога, боковую накладку и накладку ступеньки. Затем снимите ковровые покрытия.
6. Снимите крышку технологического лючка.
Перейдите к источнику по ссылке: autoinstruction.ru

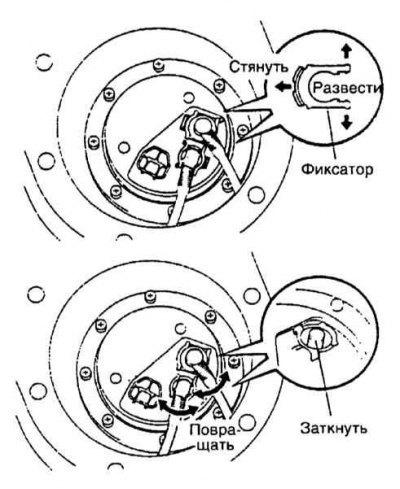

7. Отсоедините от кронштейна насоса топливные линии, предварительно удалив с них грязь (обратитесь к сопроводительной иллюстрации).

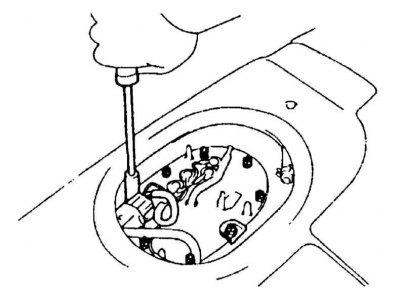

8. Отдайте восемь винтов и осторожно извлеките сборку насоса с датчиком расхода топлива с бензобака (обратитесь к сопроводительной иллюстрации). Прокладку можно выбросить – для установки потребуется новая.
Примечание. Постарайтесь не погнуть ножку поплавка датчика.
9. Высвободите нижнюю секцию насосной сборки из опорного кронштейна (обратитесь к иллюстрации Детали установки сборки топливного насоса/датчика расхода топлива). Отсоедините электропроводку от сборки топливного насоса/датчика расхода топлива и снимите топливный шланг.
10. Снимите резиновое уплотнение и стопорное кольцо крепления сетчатого фильтра топливозаборника.
11. Снимите сетчатый фильтр и оцените степень его загрязнения, в случае необходимости произведите замену.
Установка
Установка производится в обратном порядке. Не забудьте заменить уплотнительную прокладку посадочного фланца, при соответствующей комплектации замените обе уплотнительных шайбы полого болта штуцерного разъема. Затяните крепеж с требуемым усилием.
