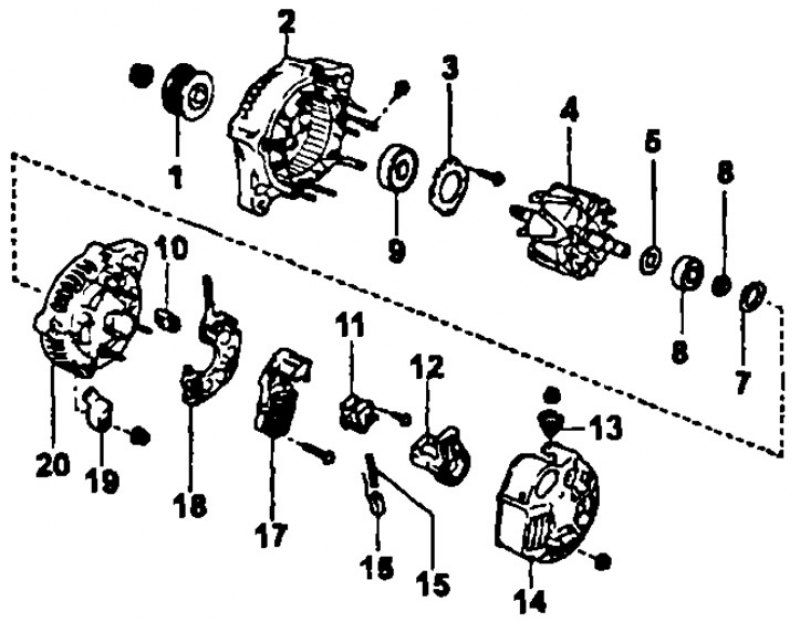

Генератор (2С-Т, 3S-FE, 4S-FE, 5E-FE (модели с МКПП): I - шкив, 2 - крышка генератора со стороны привода (статор), 3 - крышка подшипника, 4 - ротор, 5 - внутренняя крышка подшипника, 6 - внешняя крышка подшипника, 7 - шайба генератора, В - задний подшипник, 9 - передний подшипник, 10 - резиновый изолятор, 11 - щеткодержатель, 12 - крышка щеткодержателя, 13 - изолятор вывода, 14 - крышка генератора со стороны выпрямительного блока, 15 - пружина, 16 - щетка, 17 - регулятор напряжения, 18 - выпрямительный блок, 19 - хомут проводки, 20 - корпус выпрямительного блока

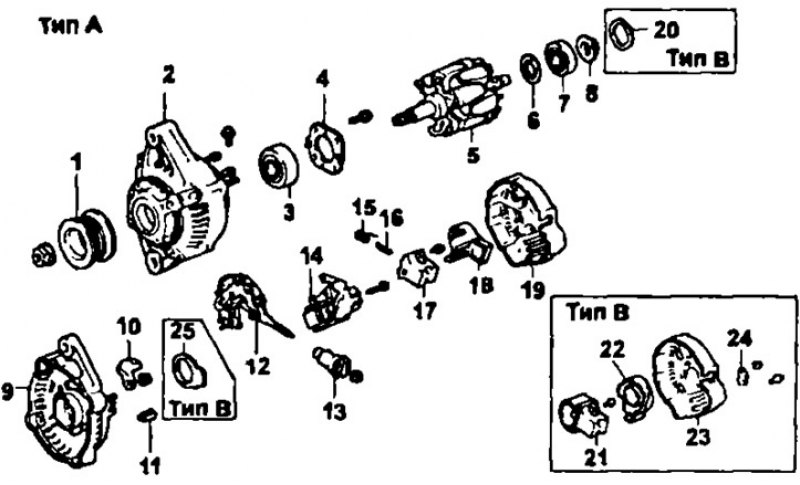

Генератор 70А (тип А - 4A-FE и 7A-FE; тип В - 4A-FE): 1 - шкив, 2 - крышка генератора со стороны привода, 3 - передний подшипник, 4 - держатель подшипника, 5 - ротор, 6 - крышка подшипника, 7 - задний подшипник, В - крышка подшипника, 9 - корпус выпрямительного блока, 10 - зажим проводки, 11 - изолятор, 12 - выпрямительный блок, 13 - изолятор вывода, 14 - регулятор напряжения, 15 - щетка, 16 - пружина, 17 - щеткодержатель, 18 - крышка щеткодержателя, 19 - крышка генератора со стороны выпрямительного блока, 20 - шайба, 21 - щеткодержатель, 22 - крышка щеткодержателя, 23 - крышка со стороны выпрямительного блока, 24 - вывод выпрямителя, 25 - уплотнительная пластина

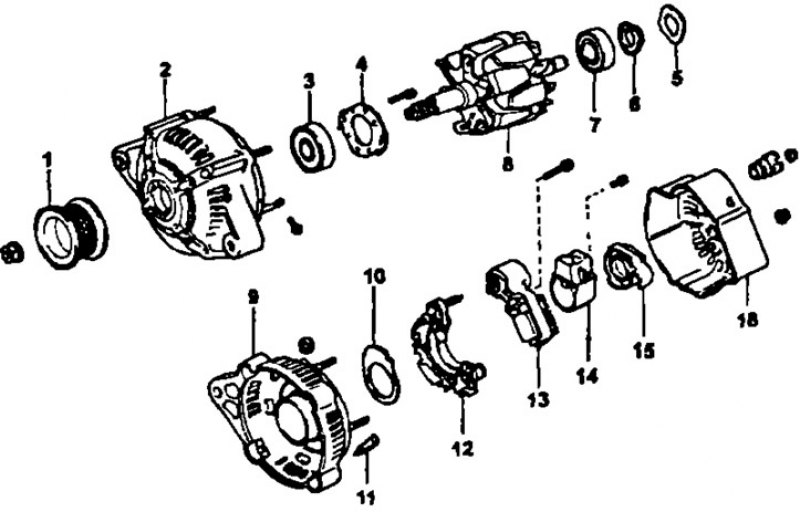

Генератор 70А (2С, 3S-GE, 5E-FE (модели с АКПП)): 1 - шкив, 2 - крышка генератора со стороны привода (статор), 3 - передний подшипник, 4 - держатель подшипника, 5 - шайба генераторе, 6 - крышка подшипника, 7 - задний подшипник, 8 - ротор, 9 - корпус выпрямительного блока, 10 - уплотнительная пластина, 11 - резиновый изолятор, 12 - выпрямительный блок, 13 - регулятор напряжения, 14 - щеткодержатель, 15 - крышка щеткодержателя, 16 - крышка генератора со стороны выпрямительного блока
(Исходник статьи на этом веб-сайте: www.AutoInstruction.ru)

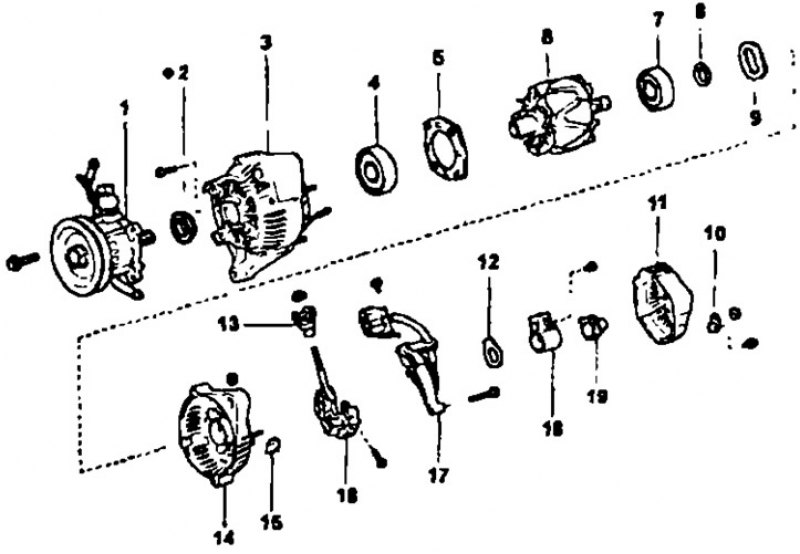

Генератор с вакуумным насосом (2С): 1 - вакуумный насос, 2 - сальник, 3 - крышка генератора со стороны привода (статор), 4 - передний подшипник, 5 - держатель подшипника, 6 - ротор, 7 - задний подшипник, 8 - держатель подшипника, 9 - шайба генератора, 10 - клемма, 11 - задняя крышка генератора, 12 - уплотнительная пластина, 13 - изолятор клеммы, 14 - корпус выпрямительного блока, 15 - резиновый изолятор, 16 - выпрямительный блок, 17 - проводка, 18 - щеткодержатель, 19 - крышка щеткодержателя
