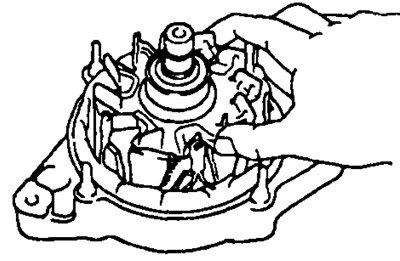

2. Установите ротор в крышку генеретора со стороны привода.

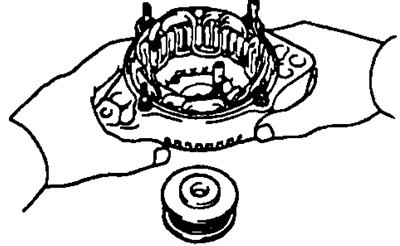

3. Установите корпус выпрямительного блока.

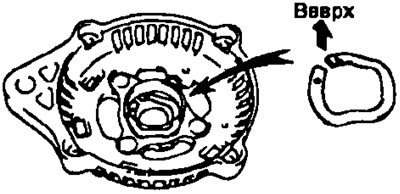

- в) (Модели с МКПП) Установите шайбу на корпус выпрямительного блока.

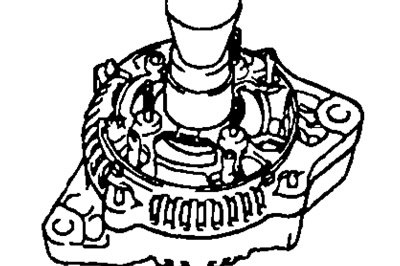

- б) С помощью подходящей торцевой головки и пресса установите корпус выпрямительного блока.

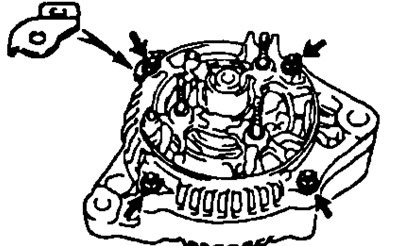

- в) Установите зажим проводки. Закрепите корпус четырьмя гайками.
4. Установите шкив.
- а) Установите шкив на носок вала ротора и затяните от руки гайку крепления шкива.

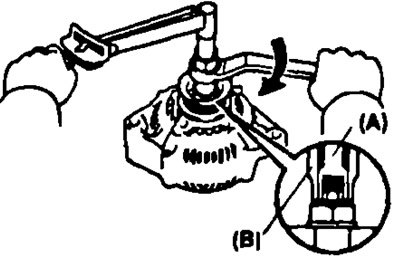

- б) Удерживая спецприспособление (А) динамометрическим ключом, затяните спецприспособление (В). Момент затяжки 39 Нм.
- в) Проверьте, чтобы спецприспособление (А) было надежно зафиксировано на валу ротора.
- г) Зажмите спецприспособление (С) в тисках.

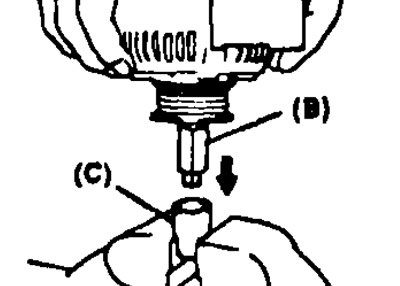

- д) Вставьте спецприспособление (В) в спецприспособление (С) и установите гайку шкива в спецприспособление (С).

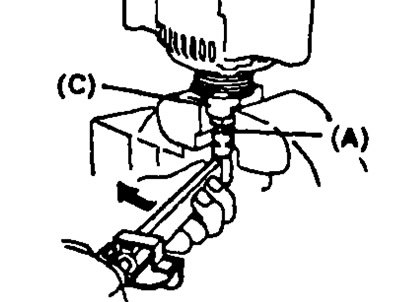

- е) Для затяжки гайки крепления шкива необходимо повернуть спец-приспособление (А) по часовой стрелке. Момент затяжки 110 Нм.
- ж) Снимите генератор со спецприспособления (С).

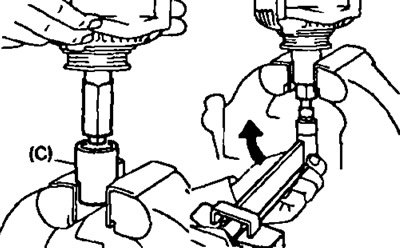

- з) Отверните спецприспособление (В) и снимите спецприспособления (А) и (В).
5. Установите выпрямительный блок.

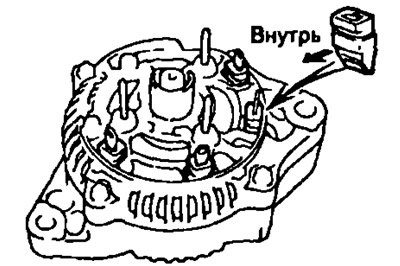

- а) Установите 4 изолятора на выводы проводов.

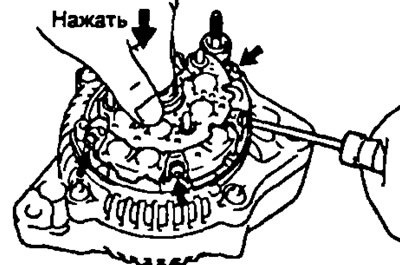

- в) Установите выпрямительный блок и заверните 4 винта его крепления.
6. Установите регулятор напряжения и щеткодержатель.

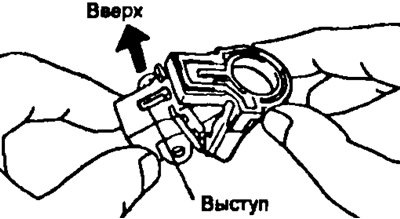

- а) Установите крышку щеткодержателя на щеткодержатель.

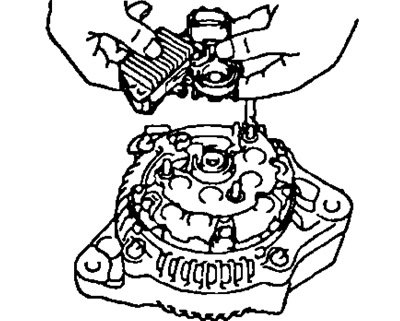

- б) Установите регулятор напряжения и щеткодержатель в горизонтальном положении на корпус выпрямительного блока, как показано на рисунке.

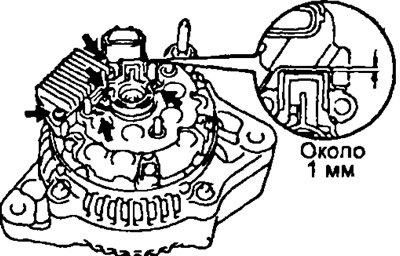

- в) Затяните пять винтов крепления щеткодержателя так, чтобы зазор между щеткодержателем и регулятором составил приблизительно 1 мм.

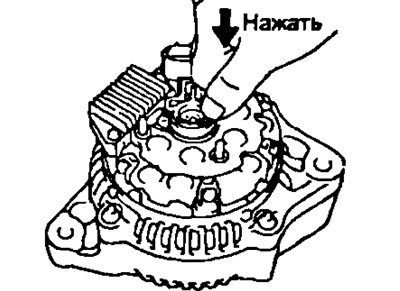

- г) Отрегулируйте положение крышки щеткодержателя.
7. Установите крышку генератора со стороны выпрямительного блока.
- а) Установите крышку генератора и заверните три гайки и болт (2С-Т) ее крепления.
- 6} Установите вывод, завернув гайку его крепления.

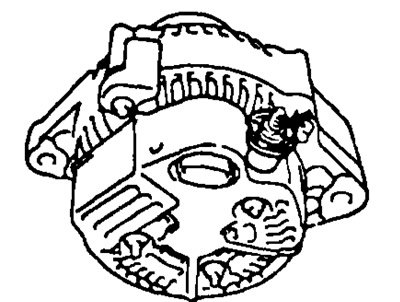

- в) Установите изолятор вывода и закрепите его с помощью гайки.
8. Проверьте, что ротор вращается плавно, без заедания.
9. (2С, генератор с вакуумным насосом) Установите вакуумный насос, завернув четыре болта его крепления.
