2. Снимите крышку генератора со Стороны выпрямительного блока.

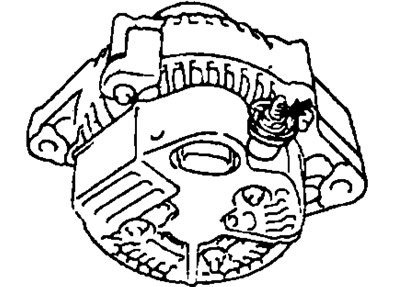

- а) Отверните гайку и снимите изолятор вывода.
- б) Отверните гайку крепления и отсоедините вывод.

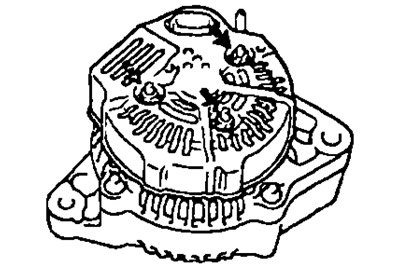

- в) Отверните три гайки крепления крышки и снимите крышку генератора со стороны выпрямительного блока.
3. Снимите щеткодержатель и регулятор напряжения.

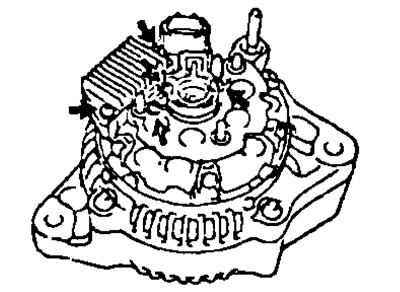

- а) Отверните 5 винтов, снимите щеткодержатель и регулятор напряжения.

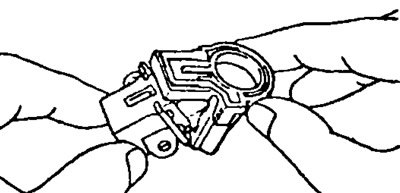

- б) Снимите крышку щеткодержателя с щеткодержателя.
- в) Снимите уплотнительную пластину с крышки со стороны регулятора.
4. Снимите выпрямительный блок.
- а) Отверните 4 винта и снимите выпрямительный блок.

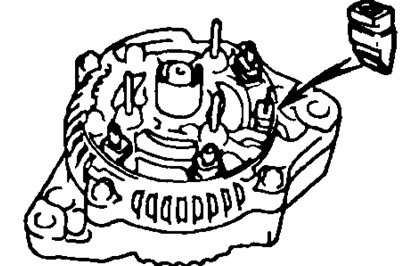

- б) Снимите 4 резиновых изолятора.
5. Снимите шкив генератора.
- а) Удерживая спецприспособление (А) динамометрическим ключом, затяните спецприспособление (В) (по часовой стрелке). (М3 = 39 Нм).

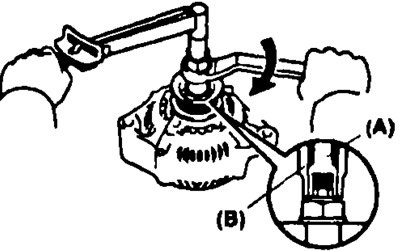

- 6) Убедитесь, что спецприспособление (А) надежно зафиксировано вместе с ротором.
- в) Зажмите спецприспособление (С), как это указано на рисунке, и установите, генератор на него.

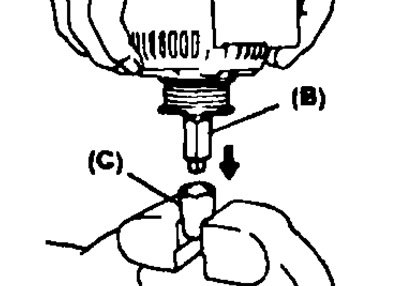

- г) Вставьте спецприспособление (В) в спецприспособление (С) и прикрепите гайку шкива к спецприспособлению (С).
- д) Для того чтобы отвернуть гайку крепления шкива, поверните спец-приспособление (А) в направлении, показанном на рисунке.
Примечание: во избежание повреждения вала роторе отворачивайте гайку крепления шкива не больше, чем на пол-оборота.

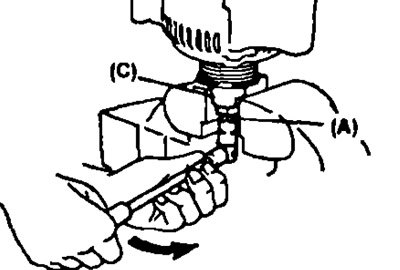

- е) Снимите генератор со спецприспособления (С).
- ж) Отверните спецприспособпение (В) и снимите спецприспособления (А) и (В).
- з) Отверните гайку крепления шкива и снимите шкив генератора.
5. Снимите корпус выпрямительного блока.

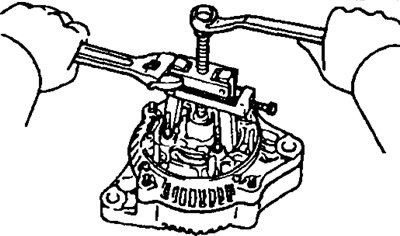

- а) Снимите корпус выпрямительного блока при помощи съемника, предварительно отвернув четыре гайки и сняв зажим проводки.

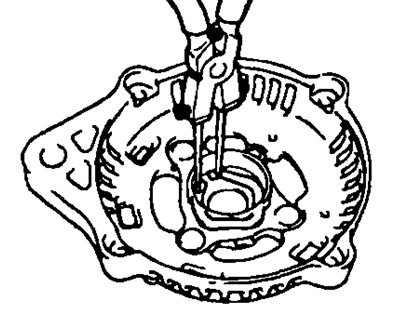

- б) С помощью плоскогубцев снимите шайбу с корпуса выпрямительного блока.
6. Извлеките ротор из крышки генератора со стороны привода.
