Внимание: при использовании тисков не повредите корпус насоса.

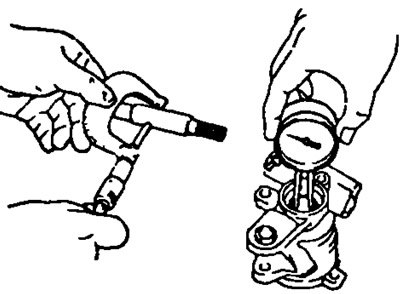

1. Измерьте зазор между валом насоса и втулкой корпуса.
Масляный зазор:
- стандартный: 0,01-0,03 мм
- максимальный: 0,07 мм
2. Проверка ротора и лопастей.
- а) Используя микрометр, измерьте высоту, толщину и длину лопастей.
- Минимальная высота 8,0 мм
- Минимальная толщина 1,770 мм
- Минимальная длина 14,97 мм
- б) Используя щуп, измерьте зазоры между ротором и лопастями. Максимальный зазор 0,03 мм. Если зазор больше максимального, замените лопасти и/или ротор на новые с такой же маркировкой, как и на статорном кольце.

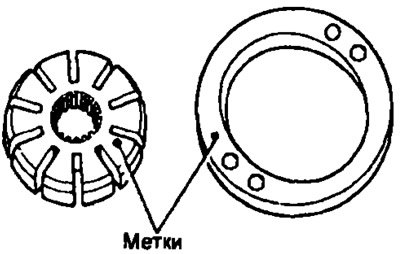

Маркировка 1, 2, 3, 4 или без метки.
Примечание: имеются пять длин лопасти со следующим ротором и метками статорного кольца:
| Метка ротора и статорного кольца | Длина лопасти, мм |
| Без метки | 14,996 -14,998 |
| 1 | 14,994-14,996 |
| 2 | 14,992-14,994 |
| 3 | 14,990-14,992 |
| 4 | 14,988-14,990 |
3. Проверка регулятора расхода.
- а) Нанесите рабочую жидкость на регулятор расхода и проверьте плавность его опускания в отверстие под действием собственного веса.

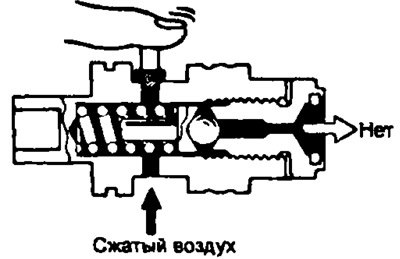

- б) Проверьте регулятор расхода на герметичность. Закройте одно из боковых отверстий и подайте сжатый воздух под давлением 392-490 кПа к противоположному отверстию, воздух не должен выходить из концевого отверстия регулятора расхода.

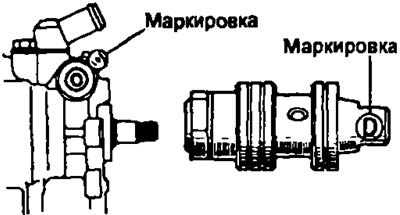

Если необходимо, замените регулятор расхода на новый в соответствии с маркировкой на корпусе. Маркировка: А, В, С, D, Е или F.
4. Используя линейку, измерьте длину пружины в свободном состоянии. Длина пружины 36-38 мм.
5. Если необходимо, замените сальник.
- а) Используя отвертку, удалите сальник.
- 6} Используя подходящую оправку, запрессуйте новый сальник.
