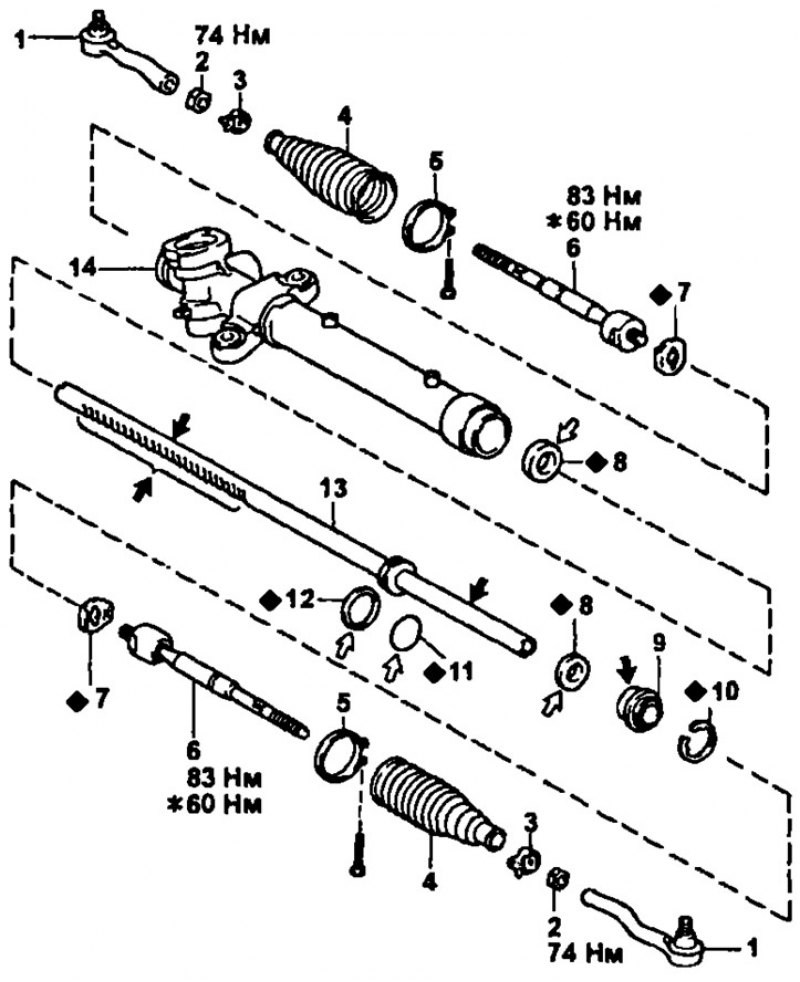

Рулевой механизм тип 1: 1 - наконечник рулевой тяги, 2 - контргайка, 3, 5 - хомут, 4 - чехол рулевой тяги, 6 - рулевая тяга, 7 - зубчатая шайба, 8 - сальник, 9 - ограничительная втулка, 10 - стопорное кольцо, 11 - кольцевое уплотнение, 12 - тефлоновое кольцо, 13 - рейка, 14 - картер рулевой рейки

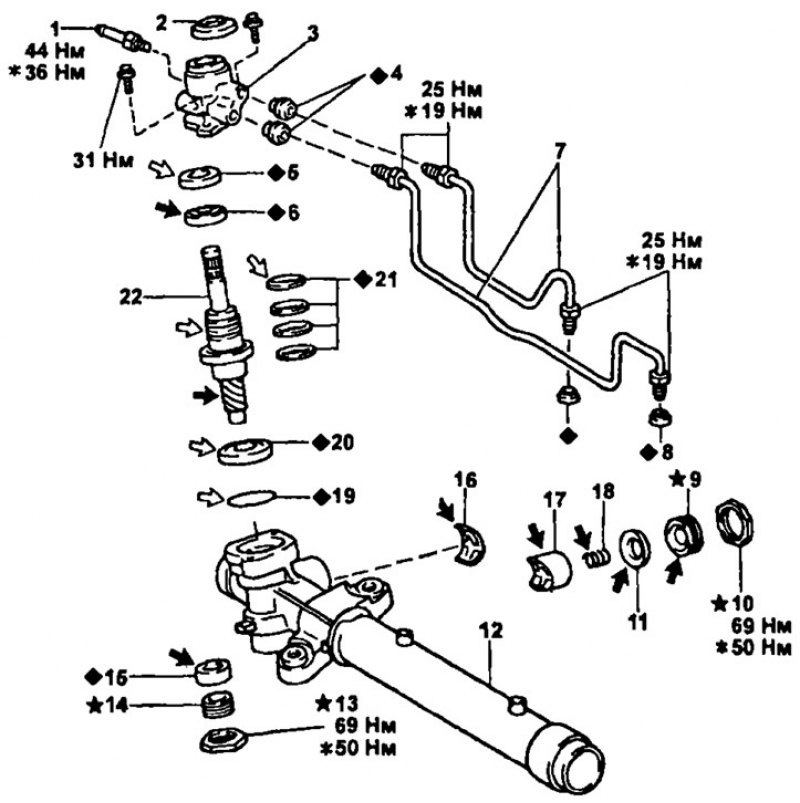

Рулевой механизм тип 1 (продолжение): 1 - штуцер №1, 2 - пыльник, 3 - корпус червяка с управляющим клапаном, 4 - седло штуцера, 5 - сальник, 6 - подшипник, 7 - трубопроводы, 8 - седло штуцера, 9 - крышка направляющей рейки, 10 - контргайка, 11 - пружинная шайба, 12 - картер рулевого механизма, 13 - контргайка, 14 - гайка направляющей подшипника, 15 - подшипник, 16 - седло направляющей рейки, 17 - направляющая рейки, 18 - пружина, 19 - кольцевое уплотнение, 20 - сальник, 21 - тефлоновое кольцо, 22 - червяк с управляющим клапаном

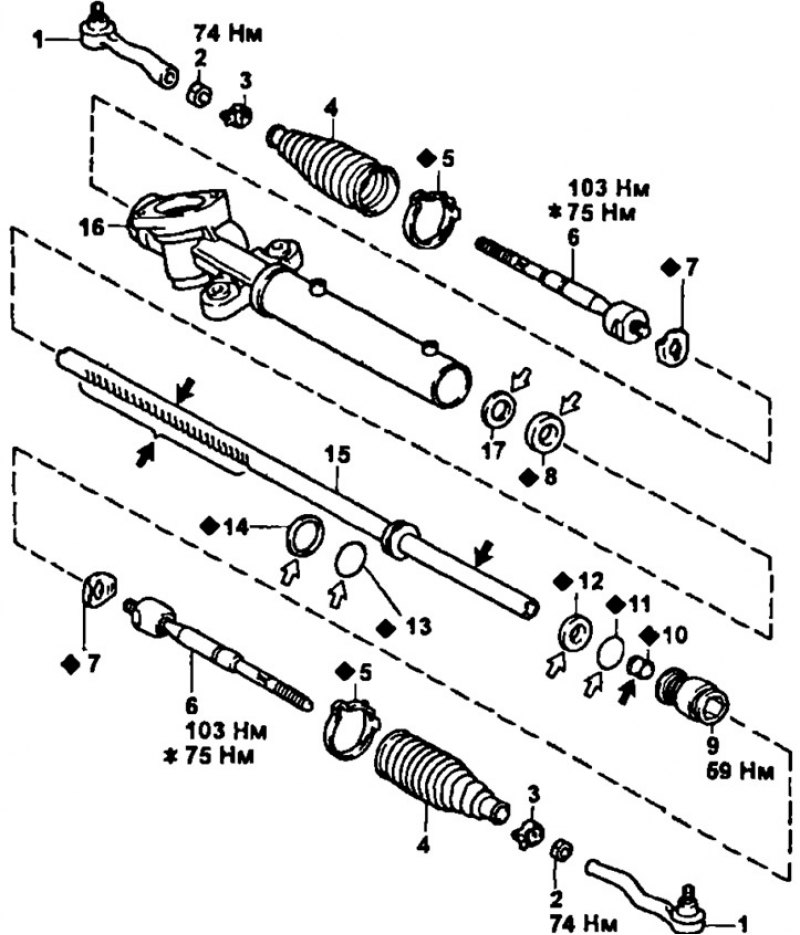

Рулевой механизм тип 2: 1 - наконечник рулевой тяги, 2 - контргайка, 3 - хомут, 4 - чехол рулевой тяги, 5 - хомут, 6 - рулевая тяга, 7 - зубчатая шайба, 8, 12 - сальник, 9 - ограничительная втулка, 10 - втулка, 11, 13 - кольцевое уплотнение, 14 - тефлоновое кольцо, 15 - рейка, 16 - картер рулевого механизма, 17 - проставка
Рулевой механизм тип 2 (продолжение): 1 - штуцер №1, 2 - пыльник, 3 - корпус червяка с управляющим клапаном, 4 - трубопроводы, 5 - сальник, 6 - подшипник, 7 - седло штуцера, 8 - крышка направляющей рейки, 9 - контргайка, 10 - картер рулевого механизма, 11 - пружинная шайба, 12 - пружина, 13 - направляющей рейки, 14 - седло направляющей рейки, 15 - гайка направляющей подшипника, 16 - кольцевое уплотнение, 17 - сальник, 18 - тефлоновое кольцо, 19 - червяк с управляющим клапаном
