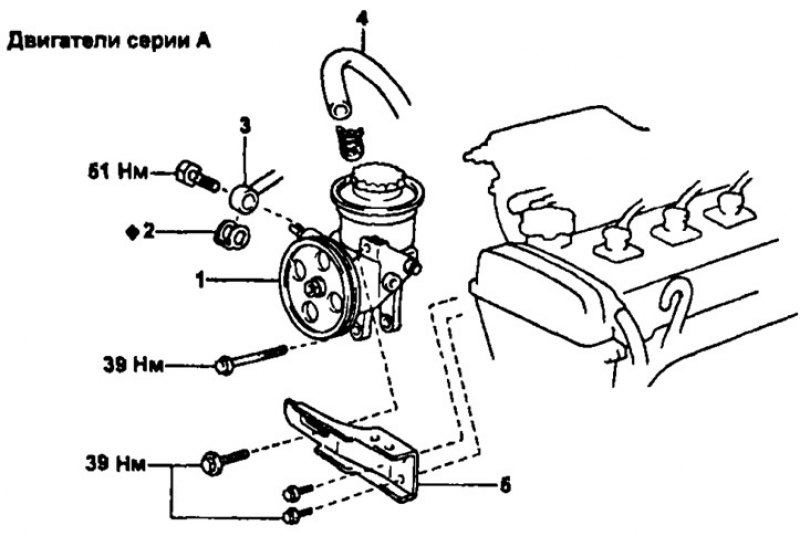

Насос усилителя рулевого управления: 1 - насос усилителя рулевого управления, 2 - прокладка, 3 - нагнетательный трубопровод, 4 - возвратный шланг, 5 - регулировочный кронштейн

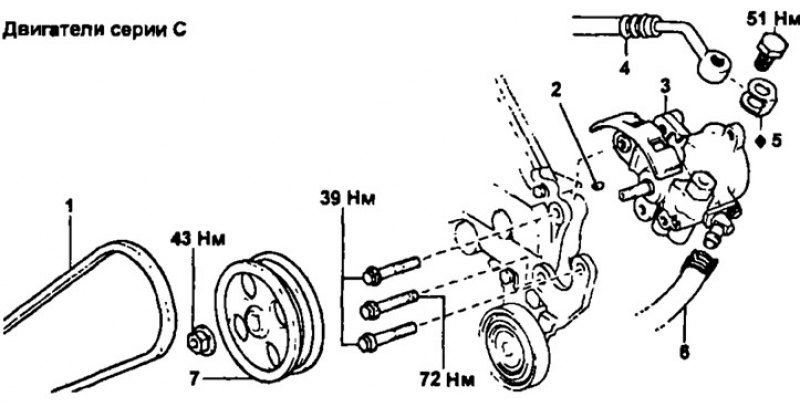

Насос усилителя рулевого управления: 1 - ремень привода, 2 - сегментная шпонка, 3 - насос усилителя рулевого управления, 4 - нагнетательный трубопровод, 5 - прокладка, 6 - возвратный шланг, 7 - шкив

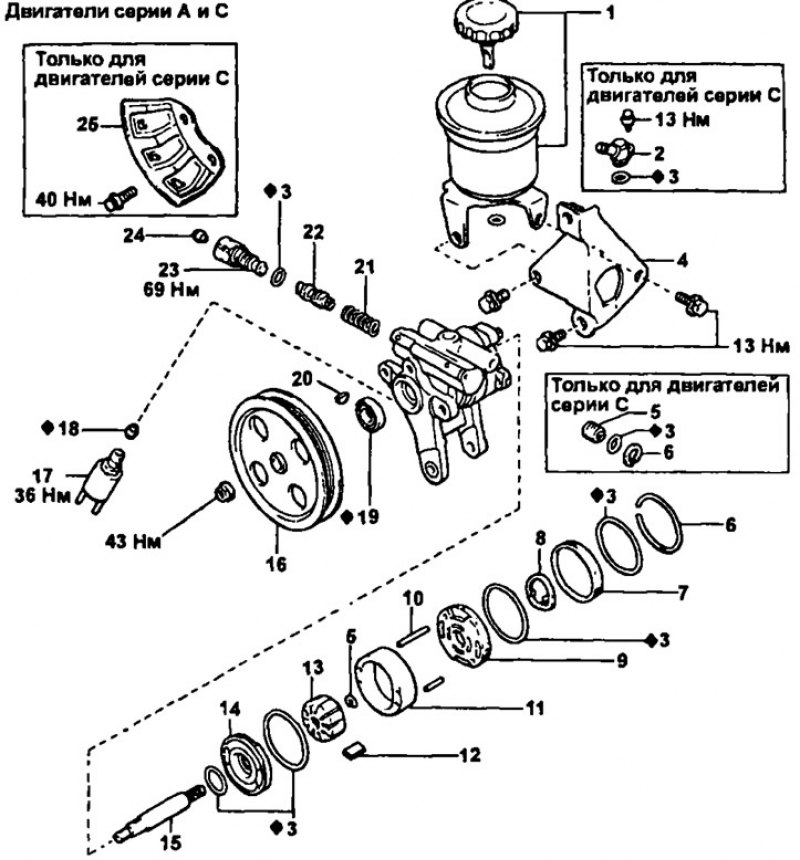

Насос усилителя рулевого управления: 1 - бачок (только для двигателей серии А), 2 - штуцер возвратного шланга, 3 - кольцевое уплотнение, 4 - кронштейн (только для двигателей серии А), 5 - седло пружины, 6 - стопорное кольцо, 7 - крышка корпуса, В - волнистая шайба, 9 - задний диск, 10 - установочный штифт, 11 - статорное кольцо, 12 - лопасть, 13 - ротор, 14 - передний диск, 15 - вал насоса, 16 - шкив (только для двигателей серии А), 17 - воздушный клапан, 18 - седло штуцера, 19 - сальник, 20 - сегментная шпонка, 21 - пружина, 22 - регулятор расхода, 23 - штуцер нагнетательного трубопровода, 24 - седло штуцера, 25 - кожух шкива

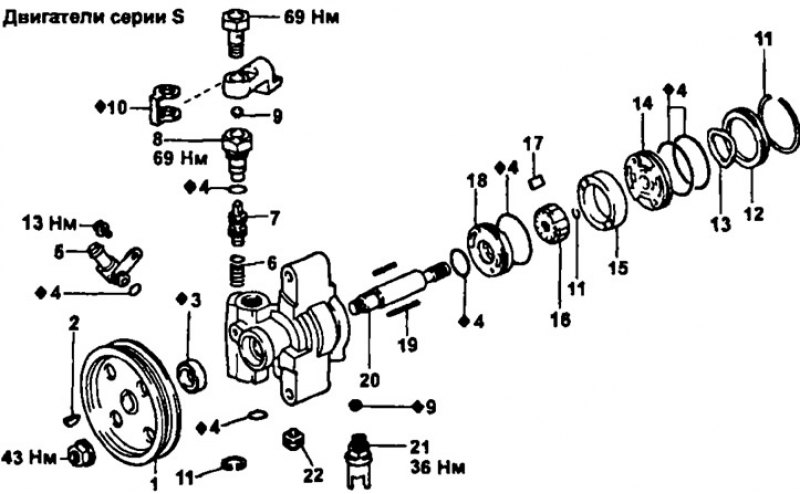

Насос усилителя рулевого управления: 1 - шкив, 2 - сегментная шпонка, 3 - сальник, 4 - кольцевое уплотнение, 5 - штуцер возвратного шланга, 6 - пружина, 7 - регулятор расхода, 8 - штуцер нагнетательного трубопровода, 9 - седло штуцера, 10 - прокладка, 11 - стопорное кольцо, 12 - крышка корпуса, 13 - волнистая шайба, 14 - задний диск, 15 - статорное кольцо, 16 - ротор, 17 - лопасть, 18 - передний диск, 19 - установочный штифт, 20 - вал насоса, 21 • воздушный клапан, 22 - седло штуцера

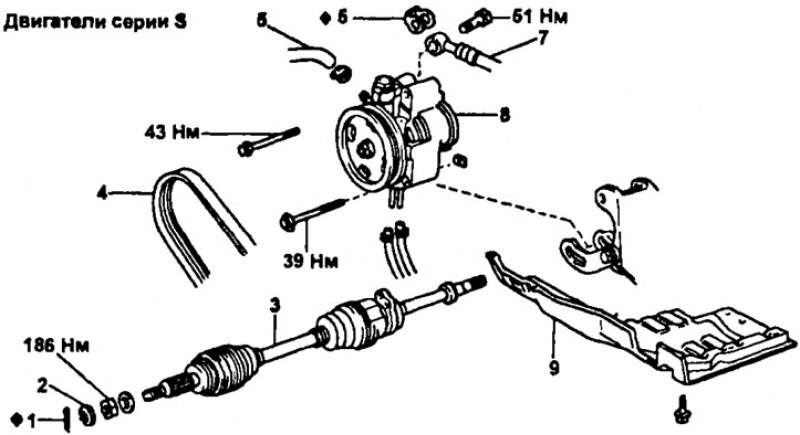

Насос усилителя рулевого управления: 1 - шплинт, 2 - колпачок контргайки, 3 - правый приводной вал, 4 - ремень привода, 5 - возвратный шланг, 6 - прокладка, 7 - нагнетательный трубопровод, 8 - насос усилителя рулевого управления, 9 - кожух защиты двигателя
Основные операции снятия и установки
1. Отрегулируйте натяжение ремня привода после установки насоса гидроусилителя
2. Прокачайте систему усилителя рулевого управления.
