Примечание: установку производите в порядке, обратном снятию.
1. Промойте наружные поверхности картера КПП.
2. Отверните пробку сливного отверстия в поддоне коробки передач и слейте рабочую жидкость в подходящую емкость.
- Момент затяжки — 18 Нм

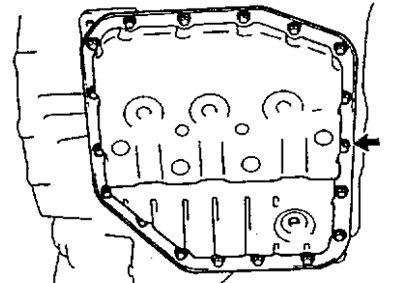

Отверните болты крепления поддона. Снимите поддон и прокладку.
Примечание: некоторое количество жидкости всегда остается в поддоне. Не повредите заливную трубку и уплотнительное кольцо.
- Момент затяжки — 5 Нм

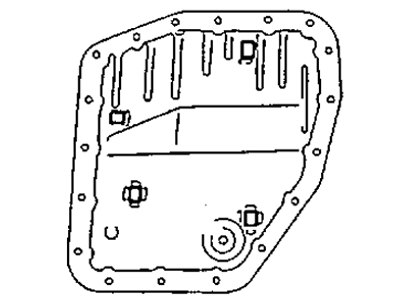

Указание для установки: зафиксируйте магниты в поддоне коробки передач, как показано на рисунке.

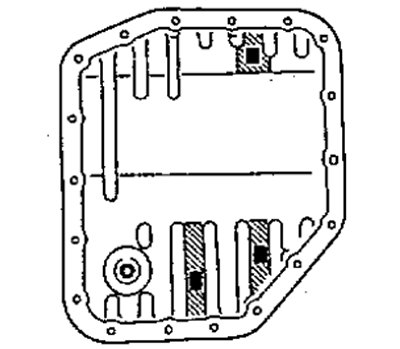

A241L, А241Е
A245E до 1994 г.

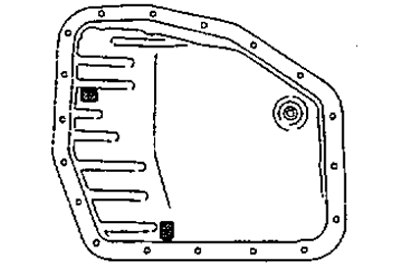

A245E с 1994 г.
4. (A241L)

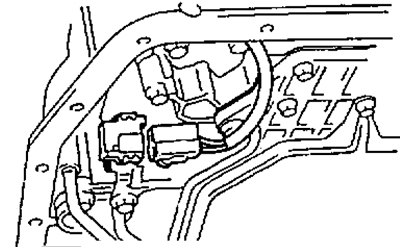

Отсоедините разъем электромагнитного клапана повышающей передачи.
Статья опубликована первоначально здесь www.AutoInstruction.ru
5. (А241Е)

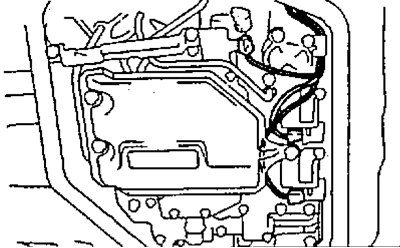

Отсоедините три разъема электромагнитных клапанов.
6. (А245Е)
Снимите фильтр.
7. (А245Е с 1994 г.)

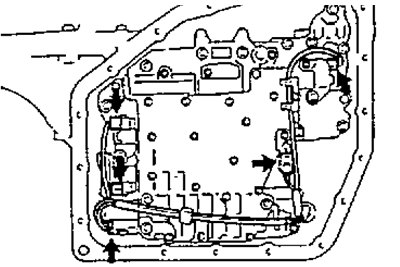

Отсоедините разъемы электромагнитных клапанов.
6. Отсоедините трос управления клапаном-дросселем.

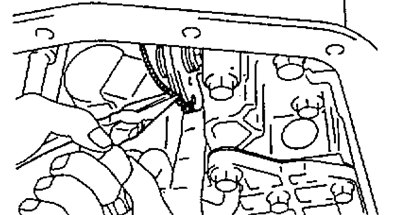

а) Отсоедините трос от кулачка в коробке передач.

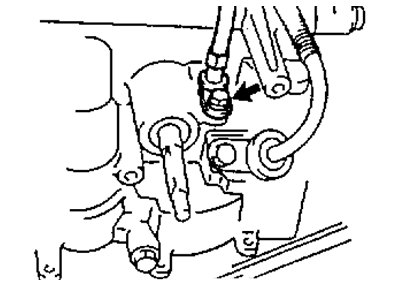

б) Отверните болт крепления троса и извлеките трос.
- Момент затяжки — 5,5 Нм
Указание для установки: если трос новый, то установите стопор на внутренний трос.
а) Согните трос так, чтобы радиус изгиба был около 200 мм.
б) Вытягивайте внутренний трос до появления слабого сопротивления. Удерживайте его в этом положении.

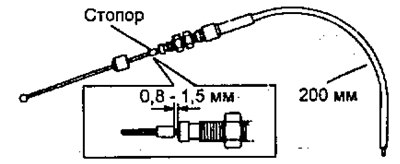

в) Установите стопор на расстоянии 0,8-1,5 мм от конца внешней оболочки, как показано на рисунке.
Примечание: после установки отрегулируйте трос управления клапаном-дросселем.
