Мощность от двигателя через гидротрансформатор передается на входной вал планетарной коробки передач.
Переключение передач осуществляется включением определенной комбинации тормозов и муфт свободного хода, в результате чего изменяется частота вращения выходного вала.
Элементы планетарной коробки передач
1. Блокировочная муфта повышающего планетарного ряда (С0) — соединяет водило и солнечное колесо повышающего ряда.
2. Тормоз повышающего ряда (В0) — останавливает солнечное колесо повышающего ряда.
3. Муфта №1 свободного хода повышающего ряда (F1) — при включенном тормозе второй передачи, запрещает вращение против часовой стрелки солнечных шестерен переднего и заднего планетарных рядов.
4. Муфта переднего хода (С1) — соединяет входной вал и эпицикл переднего планетарного ряда.
5. Тормоз второй передачи (В2) — останавливает наружное кольцо муфты свободного хода №1, таким образом запрещая вращение солнечных шестерен переднего и заднего планетарных рядов против часовой стрелки.
6. Тормоз 1-й передачи и заднего хода (В3) — останавливает водило заднего планетарного ряда.
7. Муфта свободного хода №2 (F2) — запрещает вращение водила заднего планетарного ряда против часовой стрелки.
8. Муфта прямой передачи (С2) — соединяет входной вал и солнечные шестерни переднего и заднего планетарного ряда.
9. Тормоз обеспечения режима торможения двигателем на второй передаче (B1) — останавливает вращение солнечных шестерен переднего и заднего планетарных рядов.
10. Муфта свободного хода повышающей передачи (F0) — при запуске двигателя соединяет солнечную шестерню повышающего планетарного ряда и водило повышающего планетарного ряда.
Оригинал расположен на ресурсе Autoinstruction.ru

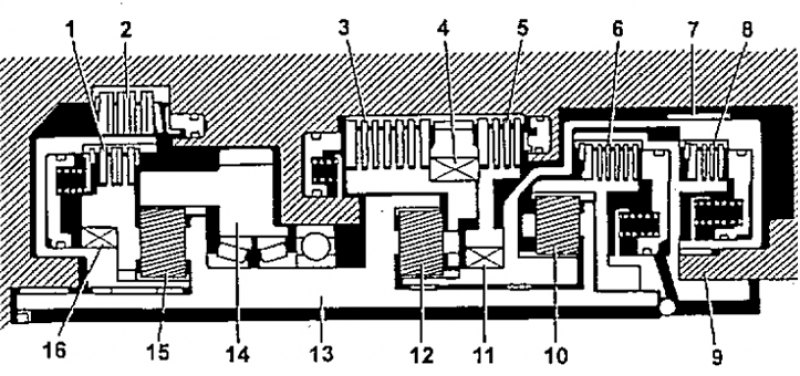

Планетарный механизм (А540Н): 1 - блокировочная муфта повышающего планетарного ряда (С0), 2 - тормоз повьЖ тающего планетарного ряда (В0), 3 - тормоз первой передачи и передачи заднего хода (В3), 4 - муфта свободного хода №2 (F2), 5 - тормоз второй передачи (В2), 6 - муфта включения переднего хода (С1) 7 - тормоз обеспечения режима торможения двигателем на второй передаче (В1), 8 - муфта прямой передачи (С2), 9 - входной вал, 10 - сателлит переднего планетарного ряда, 11 - муфта свободного хода №1 (F1), 12 - сателлит заднего планетарного ряда, 13 - промежуточный вал, 14 - эпициклическое колесо (эпицикл) повышающего планетарного ряда, 15 - сателлит повышающего планетарного ряда, 16 - муфта свободного хода повышающего планетарного ряда (F0).
