Мощность от двигателя через гидротрансформатор передается на входной вал планетарной коробки передач.
Переключение передач осуществляется путем включения определенной комбинации двух элементов управления, в результате чего изменяется частота вращения выходного вала.
Элементы планетарной коробки передач
1. Муфта переднего хода (С1) — соединяет входной вал и эпицикл переднего планетарного ряда.
2. Муфта прямой передачи (С2) — соединяет входной вал и солнечные шестерни переднего и заднего планетарного ряда.
3. Муфта понижающего (повышающего) планетарного ряда (С3) — соединяет солнечную шестерню понижающего (повышающего) планетарного ряда и водило понижающего (повышающего) планетарного ряда.
4. Тормоз обеспечения режима торможения двигателем на второй передаче (B1) — останавливает солнечные шестерни переднего и заднего планетарного ряда.
5. Тормоз второй передачи (В2) — останавливает наружное кольцо муфты свободного хода №1, таким образом предотвращая вращение солнечной шестерни переднего и заднего планетарных рядов против часовой стрелки.
6. Тормоз первой передачи и заднего хода (В3) — останавливает водило заднего планетарного ряда.
7. Тормоз понижающей передачи (В4) — останавливает солнечную шестерню понижающего (повышающего) планетарного ряда.
8. Муфта №1 свободного хода (F1) — при включенном тормозе второй передачи В2, запрещает вращение против часовой стрелки солнечных шестерен переднего и заднего планетарных рядов.
9. Муфта №2 свободного хода (F2) — запрещает вращение водила заднего планетарного ряда протйв часовой стрелки.
10. Муфта свободного хода понижающей передачи (F3) — запрещает вращение по часовой стрелке солнечной шестерни понижающего (повышающего) планетарного ряда.

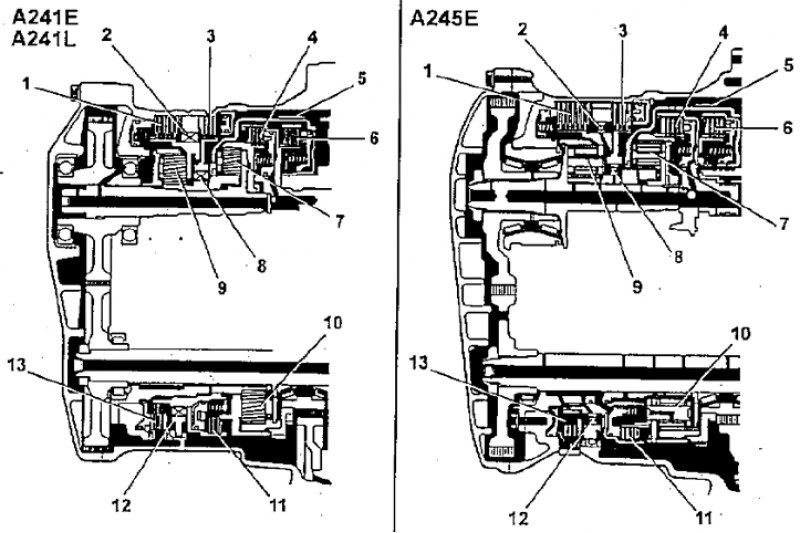

Планетарный механизм (модели 2WD): 1 - тормоз первой передачи и заднего хода (В3), 2 - муфта свободного хода №2 (F2), 3 - тормоз второй передачи (В2), 4 - муфта переднего хода (С1), 5 - тормоз обеспечения режима торможения двигателем на второй передаче (B1), 6 - муфта прямой передачи (С2), 7 - передний планетарный ряд, 8 - муфта свободного хода №1 (F1), 9 - задний планетарный ряд, 10 - понижающий планетарный ряд, 11 - муфта понижающего (повышающего) планетарного ряда (С3), 12 - муфта свободного хода понижающего (повышающего) планетарного ряда №3 (F3), 13 - тормоз понижающего (повышающего) планетарного ряда (В4).
