2. Установите шайбу.
3. Легко постукивая молотком с пластиковым бойком, установите корпус выпрямительного блока. Закрепите корпус четырьмя гайками.
4. Установите шкив.
а) Установите шкив на носок вала ротора и затяните от руки гайку крепления шкива.

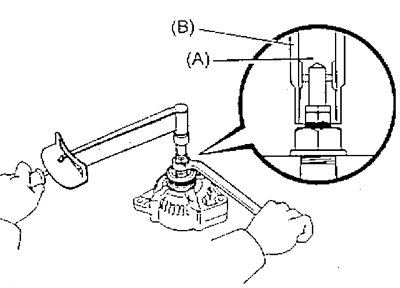

б) Удерживая спецприспособление (А) динамометрическим ключом, затяните спецприспособление (В).
- Момент затяжки — 39 Нм
в) Проверьте, чтобы спецприспособление (А) было надежно зафиксировано с ротором.

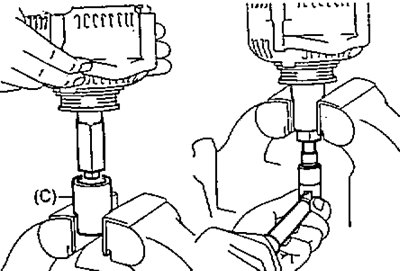

г) Зажмите спецприспособление (С) в тисках и установите генератор на него.
д) Для затяжки гайки крепления шкива необходимо повернуть спецприспособление (А) по часовой стрелке.
- Момент затяжки — 110 Нм
е) Снимите генератор со спецприспособления (С).
ж) Отверните спецприспособление (В) и снимите спецприспособления (А) и (В).
5. Установите уплотнительную пластину.
6. Установите выпрямительный блок.
а) Установите изоляторы на выводы проводов.
[Оригинал найдёте на этом ресурсе: www.Autoinstruction.ru]
б) Установите выпрямительный блок и заверните 4 винта его крепления.
7. Установите электронный регулятор напряжения и щеткодержатель.

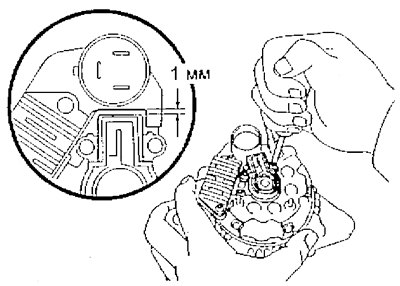

а) Установите щеткодержатель и затяните болты крепления щеткодержателя так, чтобы зазор между щеткодержателем и электроразъемом составил 1 мм.
б) Установите крышку щеткодержателя на щеткодержатель.
8. Установите крышку генератора со стороны выпрямительного блока и заверните 3 гайки крепления крышки. Установите изолятор вывода и заверните гайку его крепления.
9. Проверьте, что ротор вращается плавно, без заедания.
