Примечание: перед снятие маховика или пластины привода гидротрансформатора пометьте их, чтобы не нарушить балансировки при их установке.

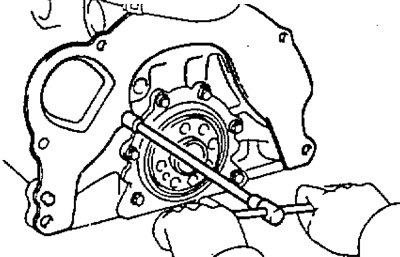

2. Снимите заднюю пластину, отвернув болт.
б) Установите насос охлаждающей жидкости, затянув три болта. Затяните болты в показанной на рисунке последовательности.
- Момент затяжки — 8 Нм
3. Установите двигатель на стенд для разборки.
[Материал опубликован ранее на: Autoinstruction]
4. Снимите правую опору крепления двигателя.
5. Снимите кронштейн насоса гидроусилителя.
6. Снимите ремень привода ГРМ и шкивы.
7. Снимите головку блока цилиндров.
8. Снимите масляный поддон и масляный насос (см. главу "Система смазки").
9. Снимите регулировочный кронштейн ремня привода генератора, насос охлаждающей жидкости и крышку насоса охлаждающей жидкости в сборе.
а) Отверните болт и снимите регулировочный кронштейн.

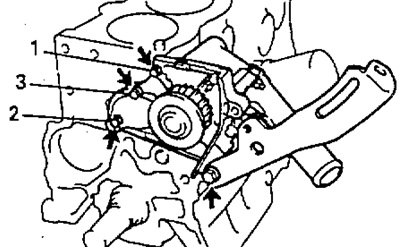

б) Отверните три болта в показанной на рисунке последовательности, снимите в сборе насос охлаждающей жидкости, крышку насоса охлаждающей жидкости и кольцевое уплотнение.
10. Снимите масляный фильтр.

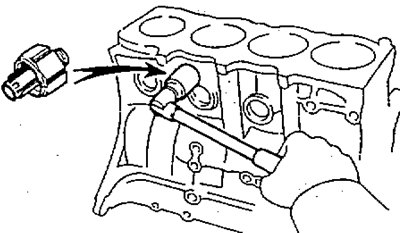

11. Снимите датчик детонации.
