а) Удалите остатки прокладок с рабочих поверхностей блока скребком, шабером, металлической щеткой.
б) Растворителем и мягкой щеткой окончательно очистите блок цилиндров.

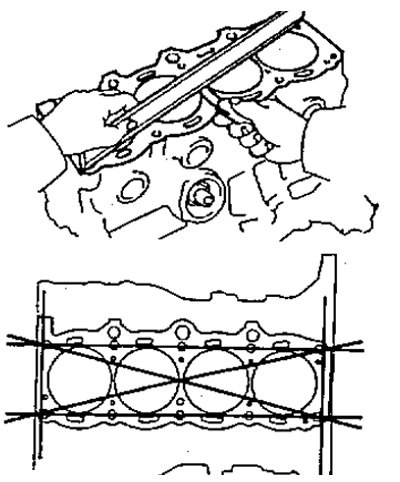

2. Проверьте поверхность газового стыка блока цилиндров на неплоскостность с помощью прецизионной линейки и плоского щупа.
Максимальная неплоскостность:
- 3S-FE, 4S-FE, 4A-FE, 5A-FE, 7A-FE — 0,05 мм
- 2С — 0,20 мм
Если неплоскостность превышает указанное значение, замените блок цилиндров или прошлифуйте его.
3. Проверьте зеркало цилиндров на наличие вертикальных царапин.
Если имеется наличие глубоких царапин, то переточите блок цилиндров под ремонтный размер или замените блок цилиндров, при необходимости.
4. Проверьте диаметр цилиндра.

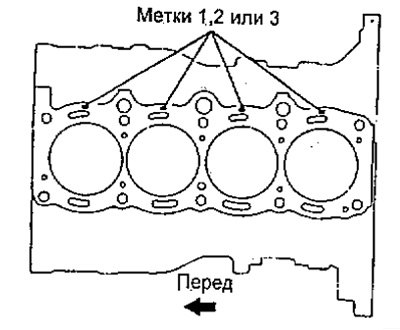

Примечание: имеются три размерных группы стандартных диаметров цилиндров, обозначенных метками "1". "2" и "3" соответственно. Метка нанесена на поверхности блока цилиндров, как показано на рисунке.

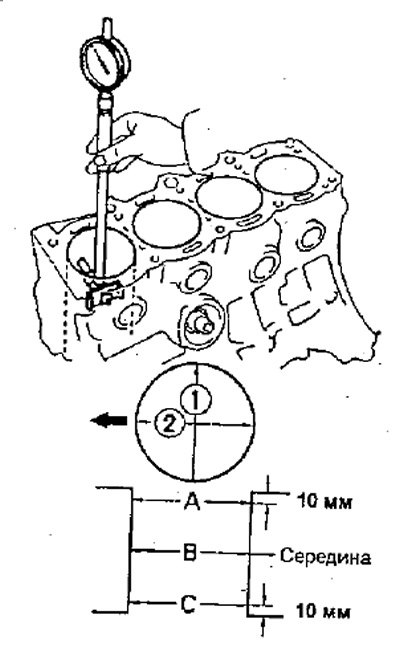

Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях А, В и С в поперечном (1) и продольном (2) направлениях, как показано на рисунке.
Двигатели 4A-FE, 7A-FE:
- метка "1" — 81,000-81,010 мм
- метка "2" — 81,010-81,020 мм
- метка "3" — 81,020-81,030 мм
- рем. (0,50) — 81,500-81,530 мм
Посмотрите оригинал на портале [AutoInstruction]
Двигатели 5A-FE:
- метка "1" — 78,700-78,710 мм
- метка "2" — 78,710-78,720 мм
- метка "3" — 78,720-78,730 мм
- рем. (0,50) — 79,200-79,230 мм
Двигатели 2С:
- метка "1" — 86,000-86,010 мм
- метка "2" — 86,010-86,020 мм
- метка "3" — 86,020-86,030 мм
- рем. (0,50) — 86,500-86,530 мм
Двигатели 3S-FE:
- метка "1" — 86, 000-86,010 мм
- метка "2" — 86,010-86,020 мм
- метка "3" — 86,020-86,030 мм
- рем. (0,50) — 86,500-86,530 мм
Двигатель 4S-FE:
- метка "1" — 82,500-82,510 мм
- метка "2" — 82,510-82,520 мм
- метка "3" — 82,520-82,530 мм
- рем. (0,50) — 83,000-83,030 мм
Если диаметр больше максимально допустимого, расточите все четыре цилиндра. При необходимости замените блок цилиндров.

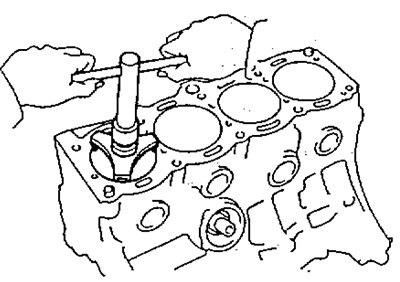

5. Снимите развёрткой гребень верхней части блока цилиндров, есп износ меньше 0,2 мм.
